Styly světla

Aplikace Inventor nabízí tři typy osvětlení scény modelu: směrové osvětlení, osvětlení prostředí (IBL) a kombinaci osvětlení prostředí se směrovým osvětlením nazývanou smíšené osvětlení. Pomocí stylů osvětlení lze zlepšit pracovní prostředí, vizuální komunikaci a prezentaci návrhu.

Co je nového: 2024

K dispozici máte několik stylů osvětlení. Chcete-li vytvořit vlastní styl, použijte existující styly jako šablonu nového stylu a proveďte požadované úpravy elementů stylu.

Styly osvětlení

Styly mohou být globální nebo místní a jsou odlišeny svými ikonami.

Směrové osvětlení, globální styl uložený v knihovně
Směrové osvětlení, místní styl uložený v dokumentu
Osvětlení prostředí (IBL), globální styl uložený v knihovně
Osvětlení prostředí, místní styl uložený v dokumentu
Smíšené osvětlení, globální styl uložený v knihovně
Aplikace Inventor obsahuje tyto smíšené styly: Tmavá obloha, Šedá místnost, Hlubina nekonečna, Dvůr ve Stuttgartu a Bledě modrá.
Smíšené osvětlení, místní styl uložený v dokumentu

Osvětlení prostředí

Parametry světel prostředí jsou odvozeny od obrázku použitého ve spojení se stylem. Takový obrázek poskytuje hodnoty umístění zdroje, jasu nebo zářivosti více odpovídající skutečnému osvětlení a zajišťuje tak realističtější zobrazení. Osvětlení scény je odvozeno z tohoto 360ti stupňového obrázku a poskytuje tak realističtější výsledky. Nastavení stylu určují expozici, natočení a měřítko.

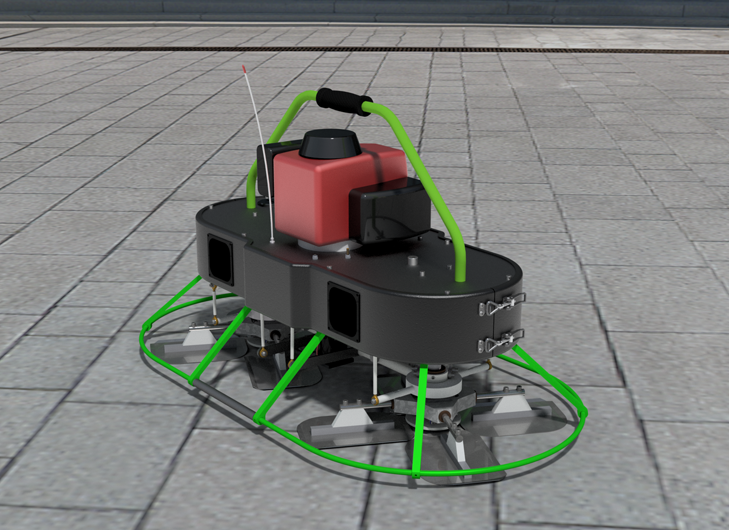

Zdroj obrázku prostředí lze použít jako 3D pozadí scény. Pozadí zajišťuje vizuální návaznost na zdroj světla a projevuje se u materiálů, u kterých jsou nadefinovány vysoké hodnoty odrazivosti.

Uživatelské osvětlení prostředí IBL

Při importu obrázku k použití ve stylu osvětlení se obrázek automaticky přidá do složky prostředí.

Funkce Pack and Go aktuálně nepodporuje zahrnutí složky prostředí do balíčku. Pokud tedy chcete prohlížet model v jiném počítači se stejným osvětlením scény, je třeba provést další kroky. Patří sem:

Zkopírujte složku prostředí v aktuálním počítači do (cílového) počítače, ve kterém bude model otevřen a zobrazen.
V cílovém počítači nastavte v možnostech aplikace na kartě Soubor složku prostředí na umístění zkopírované složky.

Směrové osvětlení

Směrové osvětlení se skládá z až čtyř směrových světel, která se používají ve scéně, když je zaškrtnuto jejich políčko. Každé světlo má nastavení pro barvu, jas, relativní pohyb (prostor kamery nebo prostor nástroje ViewCube) a umístění.

Každé styl standardního osvětlení má nastavení pro jas, rozptýlení a směr stínu.

Smíšené osvětlení

Smíšené osvětlení se skládá z kombinace osvětlení prostředí a směrových světel, která umožňuje docílit jedinečného schématu osvětlení scény. Chcete-li standardní osvětlení zapnout či vypnout, přejděte na kartu Osvětlení a kliknutím na ikonu světla zapněte či vypněte. Pomocí obvyklých metod upravte nastavení.

Stíny

Aktivní styl osvětlení nastaví směr a vzhled stínů.
