Seznamte se s novými vylepšeními prostředí Trubky a potrubí.
Vlastní kolena
V předchozích verzích aplikace Inventor bylo možné k pevnému vedení potrubí přidat pouze koleno s 45 nebo 90 stupni. Od této verze lze nyní použít kolena s vlastním úhlem.
Když je aktivován styl s vlastními koleny, vyberte v dialogu Trasa možnost Vlastní kolena a buď použijte manipulátory ve formě zakřivených šipek, nebo zadejte hodnotu úhlu kolena vzhledem k aktuální poloze.
- Při přetažení o 45 nebo 90 stupňů se do trasy vloží pevné koleno. Pevné koleno se umístí jako standardní součást.
- Při přetažení o jiný úhel než 45 nebo 90 stupňů se do trasy vloží vlastní koleno. Vlastní koleno se umístí jako uživatelská součást.
Minimální a maximální úhly jsou definovány ve sloupci Vlastní úhel (CA) u součásti Obsahového centra.
Nové styly vlastních kolen

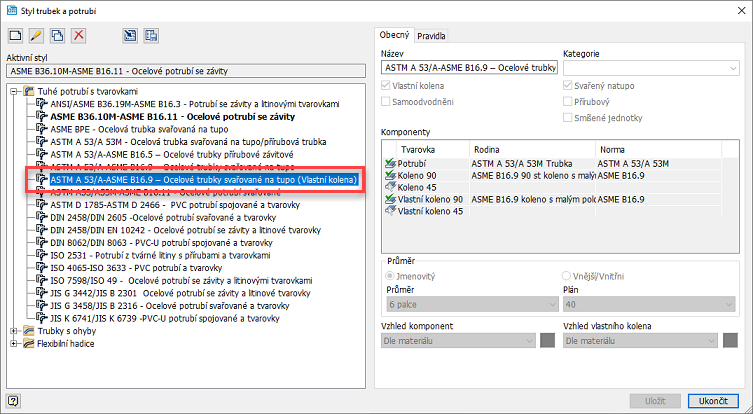

V dialogu Styly trubek a potrubí jsou k dispozici nové styly, které podporují použití vlastních kolen (Vlastní koleno 45, Vlastní koleno 90).

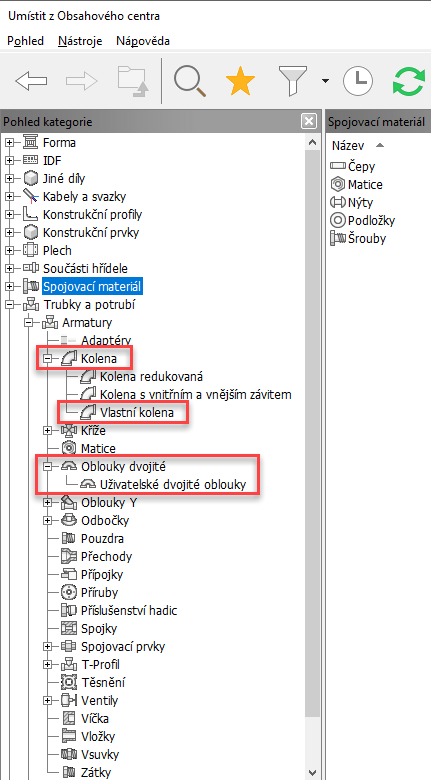

Kromě knihovny Vlastní kolena byla také přidána knihovna Uživatelské dvojité oblouky. U součástí z obou knihoven je podporováno vytváření a publikování.
Další informace naleznete v části Vytváření nových stylů trubek a potrubí.
Další informace naleznete v části Vytváření součástí trubek a potrubí.
