Můžete zobrazit oblast obchodní společnosti, která leží uvnitř zátopové oblasti. Je však složité určit specifické ulice bez mapy silnic. V této lekci přidáte hladinu silnic a označíte ji názvy ulic. Takto budete moci snadněji identifikovat ulice v zátopové oblasti.
Poznámka:
V tomto cvičení se používá mapa AnalyzeMapOverlay.dwg vytvořená a upravená ve Cvičení 2: Použití překrytí k porovnání dvou hladin.
Přidání silnic do mapy
-
Klikněte na kartu
.
- V okně Datové připojení v seznamu Připojení dat podle zprostředkovatele vyberte Přidat spojení SHP.
- Klikněte
vedle pole Zdrojový soubor nebo složka a přejděte do složky, kam jste zkopírovali vzorové soubory. - V dialogu Otevřít vyberte soubor ROADS.SHP a klikněte na tlačítko Otevřít.
- V okně Datové připojení klikněte na tlačítko Připojit.
- V okně Datové připojení klikněte na tlačítko Přidat do mapy.
- Zavřete okno Datové připojení.
Nastavení stylu silnic v mapě
- Ve Správci zobrazení vyberte hladinu Cesty a klikněte na tlačítko Styl.
- V editoru stylu klikněte na položku Styl.
- V dialogu Stylizovat čáru změňte barvu silnice na černou. Klikněte na tlačítko Použít a potom na tlačítko Zavřít.
- V editoru stylu klikněte na položku Popisek prvku.
- Klikněte na tlačítko Přidat popisek.
- V poli Textový obsah vyberte ST_NAME. Klikněte na tlačítko Použít a potom na tlačítko Zavřít.
- Zavřete Editor stylů.

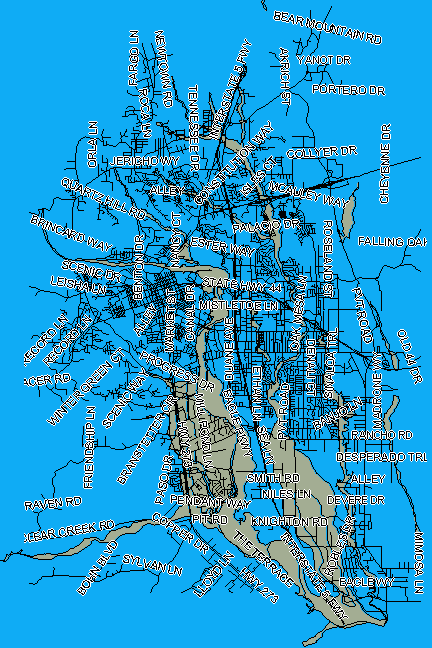

Cesty zobrazují názvy ulic a leží na hladině překrytí.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Přidání pohotovostních bodů.
