Cvičení 3: Náhled objektů výkresu pomocí dotazu na vlastnost

Dotaz na vlastnost načte objekty z připojených výkresů na základě jejich barvy, typu čáry, hladiny nebo jiných standardních vlastností aplikace AutoCAD. V tomto cvičení zobrazíte náhled objektů výkresu na základě jejich vlastnosti hladiny pomocí dotazu na vlastnost.

Poznámka: V tomto cvičení se používá mapa Redding.dwg vytvořená a upravená ve Cvičení 1: Přiložení zdrojových výkresů.

Náhled objektů výkresu pomocí dotazu na vlastnost

1. Jestliže již není otevřena mapa Redding.dwg z předchozích cvičení, otevřete ji znovu.
2. V Průzkumníku mapy pod položkou Aktuální výkres klikněte pravým tlačítkem na položku Aktuální dotaz a poté klikněte na tlačítko Definovat.
3. V části Definovat dotaz dialogu Připojené výkresy vyberte pod položkou Typ dotazu možnost Vlastnost.
4. V dialogu Podmínka vlastnosti proveďte tyto úkony:
   • Pod položkou Výběr vlastnosti vyberte možnost Hladina.

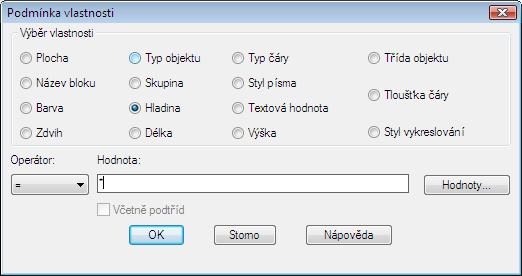

     Vyberte možnost Hladina jako podmínku vlastnosti. Pouze objekty v hladině, kterou určíte, budou přidány do mapy.

   • Klikněte na tlačítko Hodnoty.
5. V dialogu Vybrat vyberte hladiny PARCELS a SEWER_PIPES. Klikněte na tlačítko OK.

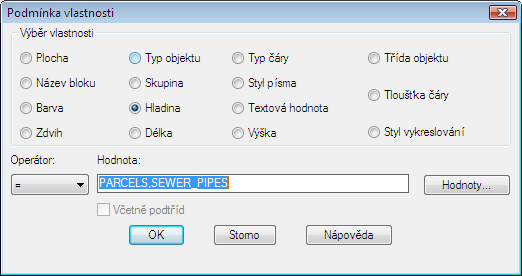

6. Zkontrolujte, zda jsou tyto dvě vybrané hladiny uvedeny v dialogu Podmínka vlastnosti pod položkou Hodnota. Klikněte na tlačítko OK.


   Zadejte, které hladiny se použijí k určení přidávaných objektů.

7. V dialogu Definovat dotaz Připojené výkresy proveďte tyto úkony:
   • Zkontrolujte, zda je pod položkou Režim dotazu vybrána možnost Náhled.

     Režim Náhled zobrazí objekty, aniž by byly skutečně vytvořeny ve výkresu.

   • Klikněte na položku Spustit dotaz.
8. Klikněte na kartu Zobrazitpanel Navigovatrozevírací seznam PřiblížitRozsahy.

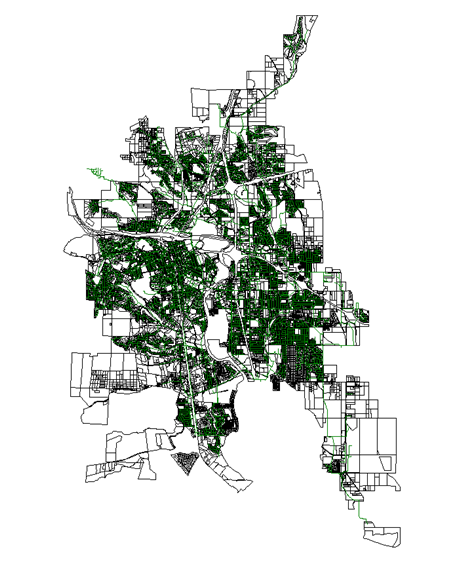

   Objekty v hladinách PARCELS a SEWER_PIPES se zobrazí ve výkresovém okně. Ve výkresu se nevytvoří, protože je použit Režim dotazu Náhled



   Ve výkresu se objeví objekty, které odpovídají kritériím.

9. Chcete-li zobrazit, které objekty výkresu byly dotazem načteny, použijte pojmenovaný pohled (předdefinovaný pohled mapy).
   • Klikněte na kartu Pohled panel Pohledy Správce zobrazení.
   • Ve Správci zobrazení rozbalte položku ve stromu Pohledy modelu.
   • Ve stromu vyberte položku PARCELS. Klikněte na tlačítko Nastavit aktuální a potom klikněte na tlačítko OK.

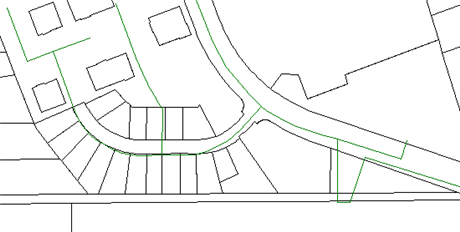

     Na kreslicí ploše se zobrazí pouze parcely (polygony s černým obrysem) a kanalizační potrubí (zelené čáry)

10. Neukládejte ani nezavírejte výkres.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Načtení objektů pomocí dotazu na vlastnost a umístění.
