Cvičení 1: Přidání hladin k porovnání

Chcete-li spustit analýzu překrytí, připojte se k hladinám, které porovnáváte, a přidejte je o mapy.

Přidání hladin k porovnání

1. Pokud jste to ještě neprovedli, zkopírujte vzorové soubory pro výukové programy do adresáře na svém místním disku.
2. Spusťte aplikaci Sada nástrojů AutoCAD Map 3D a vytvořte mapu pomocí šablony map2d.dwt.
3. Přiřaďte k nové mapě souřadnicový systém.
   • Klikněte na kartu Nastavení mapypanel Souřadnicový systémPřiřadit.

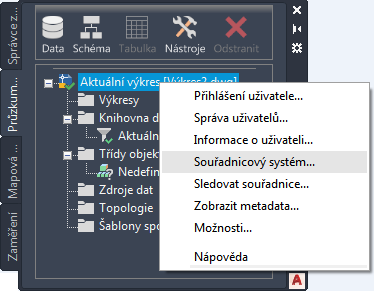

     Souřadný systém pro mapu lze také nastavit kliknutím pravým tlačítkem myši na aktuální výkres v Průzkumníku mapy.

   • Vyberte souřadnicový systém CA-I.
4. Připojte se k prvnímu úložišti dat.
   • Klikněte na kartu Výchozípanel DataPřipojit.
   • V okně Datové připojení v seznamu Připojení dat podle zprostředkovatele vyberte Přidat spojení SDF.
   • Klikněte na možnost vedle položky Zdrojový soubor a přejděte do složky, kam jste zkopírovali vzorové soubory.
   • V dialogu Otevřít vyberte FLOODZONE.SDF a klikněte na tlačítko Otevřít.
   • V okně Datové připojení klikněte na tlačítko Připojit.
   • V okně Datové připojení klikněte na tlačítko Přidat do mapy.
5. Připojte se k druhému úložišti dat.
   • S otevřeným oknem Datové připojení v seznamu Připojení dat podle zprostředkovatele znovu vyberte Přidat spojení SDF.
   • Klikněte na možnost vedle položky Zdrojový soubor a přejděte do složky, kam jste zkopírovali vzorové soubory.
   • V dialogu Otevřít zvolte E_ZONE.SDF a klikněte na tlačítko Otevřít.
   • V okně Datové připojení klikněte na tlačítko Připojit.
   • V okně Datové připojení klikněte na tlačítko Přidat do mapy.
6. Klikněte na příkaz Uložit jako. Ve složce s výukovými programy pojmenujte soubor AnalyzeMapOverlay.dwg a klikněte na tlačítko OK.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Použití překrytí k porovnání dvou hladin.
