Cvičení 2: Výběr parcely v okolí stavební zóny

Pomocí okolí v dotazu určete, které parcely se nacházejí ve stavební zóně reprezentované okolím. Potom tyto parcely exportujte do souboru SDF pro další použití.

Poznámka:

V tomto cvičení se používá mapa AnalyzeMap1.dwg vytvořená a upravená v předchozích cvičeních.

Nalezení parcel ve stavební zóně

1. Ve Správci zobrazení klikněte pravým tlačítkem na hladinu Parcely a klikněte na příkaz Dotaz na filtrování dat.
2. V dialogu Vytvořit dotaz kliknutím na tlačítko Zoom na rozsah proveďte přiblížení obsahu výkresového okna na rozsah hladiny parcel.
3. V dialogu Vytvořit dotaz klikněte na tlačítko Najít na mapě a vyberte Dotek s libovolnou částíPolygon.
4. Na výzvu Zadejte hranici umístění klikněte na možnost Vybrat.

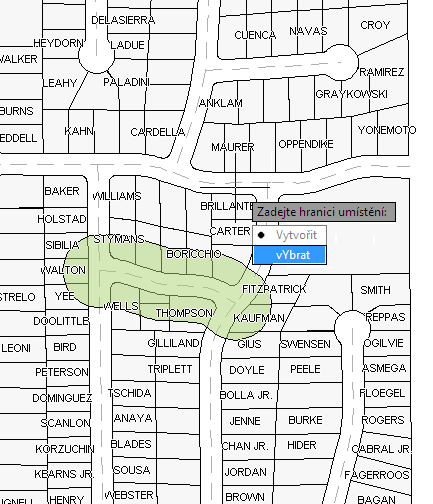

   Na výzvu klikněte na možnost Vybrat. Kliknutím na okolí jej vyberte jako podmínku umístění.

5. Na výzvu „Vyberte objekt“ klikněte na polygon okolí.
6. V dialogu Vytvoření dotazu klikněte na tlačítko OK.

Aplikace Sada nástrojů AutoCAD Map 3D filtruje parcely, aby se zobrazovaly pouze ty, které odpovídají definovanému dotazu okolí.

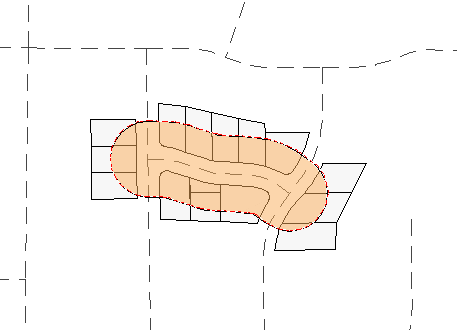

V mapě se zobrazí pouze parcely vyhovující kritériím filtru.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Export parcel ve stavební zóně do souboru SDF.
