Poznámka uvádí rychlostní omezení každé ulice, ale není takto označena. Upravte šablonu poznámky, kterou jste vytvořili v předchozím cvičení. Přidejte popisek „Rychlostní omezení =“ a umístěte jej nad existující značku poznámky.
Poznámka: V tomto cvičení se používá mapa upravená ve Cvičení 2: Připojení poznámek k objektům výkresů.
Přidání statického textového popisku
- Klikněte na kartu Poznámka
panel Poznámka mapyDefinovat šablonu.

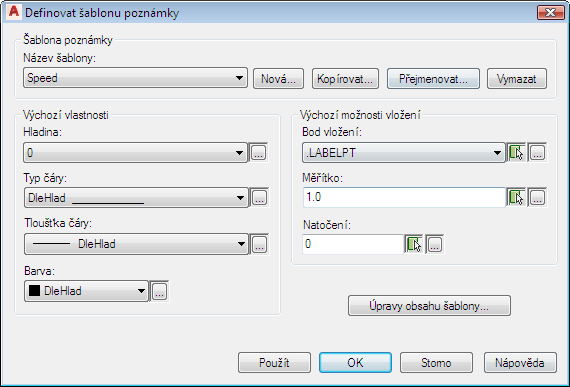

- V dialogu Definovat šablonu poznámky proveďte následující úkony:
- V poli Šablona poznámky vyberte v seznamu Název šablony položku Rychlost.
- Klikněte na tlačítko Úpravy obsahu šablony.
V pravé dolní části dialogu klikněte na tlačítko Úpravy obsahu šablony.
- Na výzvu Příkaz zadejte styl.

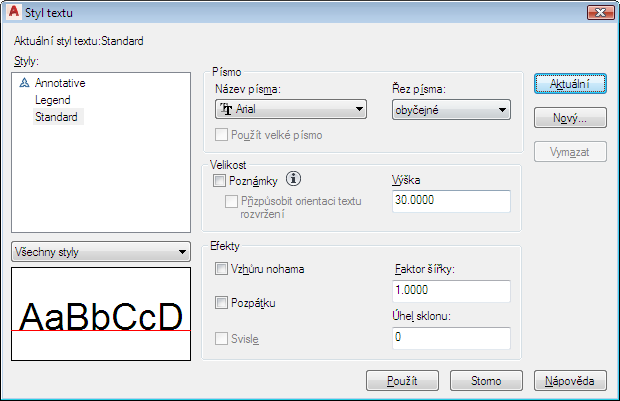

- V dialogu Styl textu proveďte následující úkony:
- V části Velikost zadejte do pole Výška hodnotu 30.
- Klikněte na tlačítko Použít.
Přidělte novému textovému řetězci stejnou velikost jako prvnímu.
- Zavřete dialog Styl textu.
- Na příkazovém řádku zadejte příkaz dtext.
Klikněte do Editoru bloků a zadejte dtext.
- V okně Editoru bloků klikněte nad písmeno „R“ značky poznámky.
- Stiskem klávesy Enter potvrďte výchozí otočení 0.
- Do zobrazeného textového pole zadejte hodnotu Rychlostní omezení = .
Pomocí kláves Backspace a Delete upravte text podle potřeby.
- Klikněte mimo textové pole. Poté stisknutím klávesy Esc ukončete příkaz.
- Na pásu karet klikněte na kontextovou kartu Editor blokůpanel Otevřít/UložitUložit blok.
- Klikněte na možnost Editor blokůZavřítZavřít Editor bloků.
Zobrazí se dialog Definovat šablonu poznámky.
- V dialogu Definovat šablonu poznámky klikněte na tlačítko OK.
- Uložte a zavřete výkres.
Kde se nyní nacházíte
Na mapě AnnotationTutorial.dwg se textový popisek zobrazí nad rychlostním omezením.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Lekce 2: Přidání popisků k prvkům.
