Cvičení 2: Připojení poznámky k objektům výkresu

Pomocí šablony poznámky, kterou jste definovali v předchozím cvičení, vložíte do výkresu instance poznámek. Každý objekt výkresu obsahující data pro rychlostní omezení v tabulce objektových dat bude zobrazovat vlastní hodnotu rychlostního omezení.

Poznámka: V tomto cvičení se používá mapa upravená ve Cvičení 1: Tvorba šablony poznámek.

Připojení poznámek k objektům výkresů

1. Kliknutím vyberte některé ulice ve výkresu.

   Pro účely tohoto cvičení vyberte několik ulic kolem mimoúrovňové křižovatky uprostřed města.

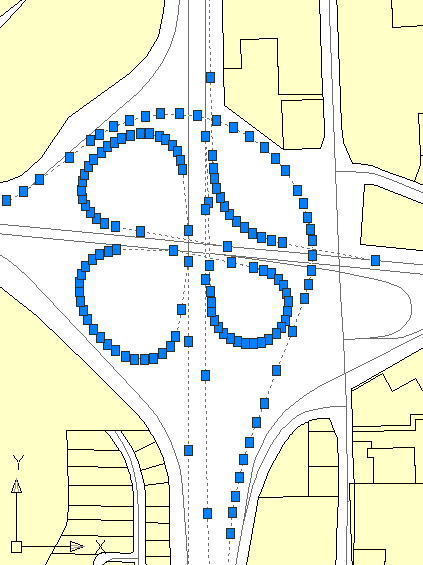

   Vyberte ulice kolem křižovatky.

2. Klikněte na kartu Poznámkapanel Poznámka mapyVložit.

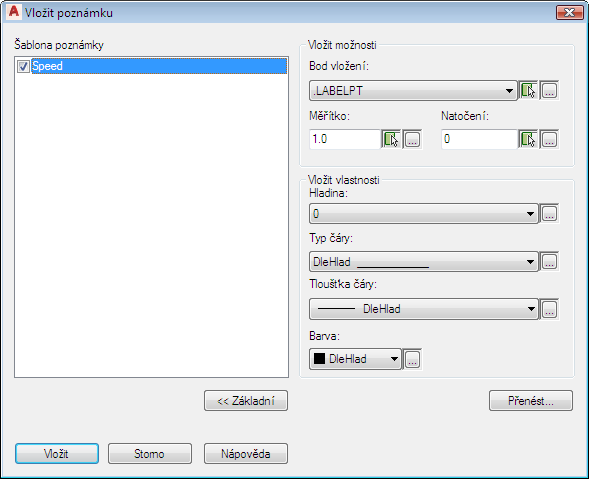

3. V dialogu Vložit poznámku vyberte v části Šablona poznámky položku SpeedLimit.


   V tomto seznamu jsou uvedeny všechny šablony poznámek definované ve výkresu.

4. Klikněte na Vložit.

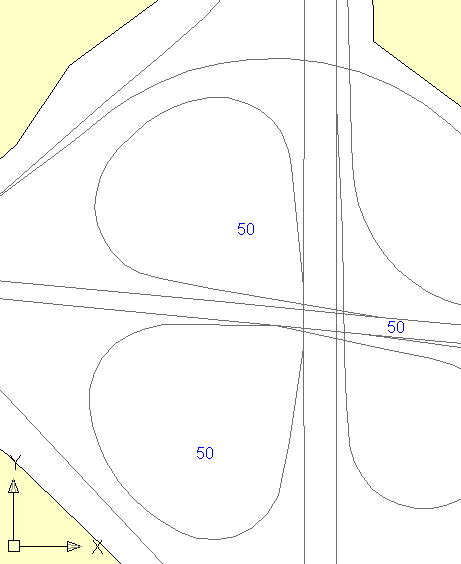

   K ulicím se přidají hodnoty rychlostních omezení (modrý text) podle objektových dat asociovaných s objekty ulic.

5. Kliknutím na tlačítko Uložit jako uložte výkres pod novým názvem.

   Poznamenejte si název a umístění výkresu. Později jej zavřete a znovu otevřete.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Přidání statického textového popisku.
