Cvičení 1: Tvorba popisků pro prvky pomocí stylu

Hladina parcely v souboru AnnotationTutorial.dwg představuje třídu geoprostorového prvku. Data jsou ve skutečnosti uložena v souboru SDF s názvem Parcels.sdf. Mapa se připojuje k tomuto souboru a zobrazuje geometrii a data pro parcely na mapě. Pro parcely lze nastavit styl libovolným způsobem. Nastavení stylů samotné úložiště dat neovlivňuje. Styly se uloží do mapy spolu s informacemi nutnými pro připojení k úložišti dat.

Na rozdíl od poznámek u objektů výkresů platí popisky pro všechny prvky v třídě prvku. Prvky není nutné vybírat ručně.

V tomto cvičení budete používat Editor stylu k přidání popisků k parcelám.

Poznámka: V této lekci se používá mapa upravená v Lekci 1: Použití šablon poznámek.

Tvorba popisků pro prvky pomocí stylu

1. Otevřete mapu, kterou jste upravili a uložili v předchozí lekci.

   Mapu jste uložili pod novým názvem pomocí příkazu Uložit jako.

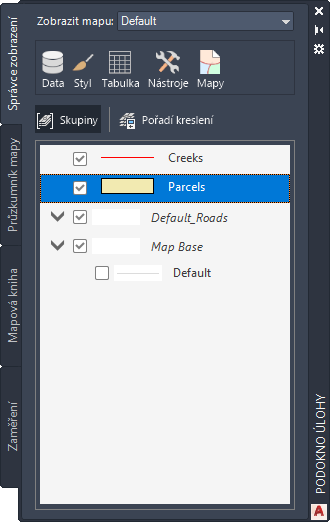

2. V podokně Úlohy zobrazte Správce zobrazení (pokud ještě není zobrazen).
3. Vyberte hladinu Parcely a klikněte na tlačítko Styl.

4. V Editoru stylu klikněte na buňku pod položkou Popisek prvku v dolní polovině okna.

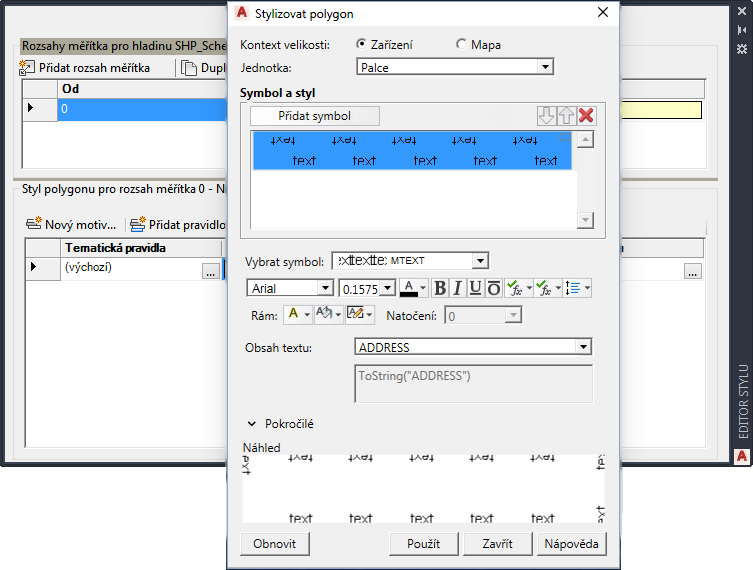

5. V dialogu Stylizovat popisek proveďte následující úkony:
   • Klikněte na tlačítko Přidat popisek.
   • V poli Barva pozadí textu vyberte možnost Bez barvy.
   • V poli Textový obsah vyberte možnost ADRESA.

   • Klikněte na tlačítko Použít a potom na tlačítko Zavřít.
6. Zavřete Editor stylů.


   Popisky zobrazují čísla ulic na parcelách na mapě.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Vylepšení popisků pomocí výrazů.
