Karta Třída prvku umožňuje mapovat vlastnosti pro každou hladinu do své výsledné třídy prvku v každém souboru SDF. Některé atributy lze zadat jako sdílené vlastnosti: Všechny třídy prvku budou mít tyto vlastnosti. Například tloušťka čáry a styl čáry se použijí na všechny třídy prvků. Jiné atributy lze zadat jako specifické pro konkrétní třídy prvků. Například Adresa se použije pouze pro třídu Parcely.
V tomto cvičení se používá soubor mapy DWGMap.dwg otevřený a upravený ve Cvičení 1: Seznámení s původními hladinami výkresu.
Zadání vlastností pro třídy prvků SDF

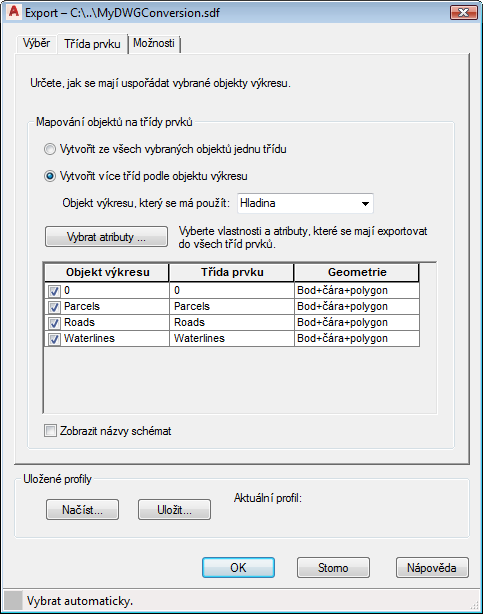

- V dialogu Export na kartě Třída prvku klikněte na možnost Vytvořit více tříd podle objektu výkresu.
- Pro položku Objekt výkresu, který se má použít vyberte možnost Hladina.
Tabulka v dialogu aktualizuje zobrazení názvů hladin a názvů tříd prvků, které se použijí.
- Zrušte zaškrtnutí políčka u hladiny 0.
- Klikněte na tlačítko Vybrat atributy.
Atributy, které zde určíte, se přiřadí do všech tříd prvků v souboru SDF. Proto vyberte pouze atributy, které jsou vhodné pro všechny třídy. Lze například vybrat obecné vlastnosti, které obsahují například tloušťku čáry apod., ale ne vlastnosti objektových dat, které jsou určené pro každou třídu prvku.

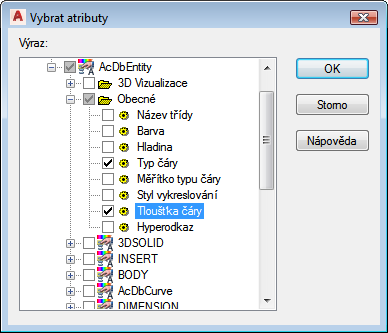

- V dialogu Vybrat atributy rozbalte položku Vlastnosti objektu a položky AcDbEntity a Obecné.
- Vyberte políčka pro tloušťku a typ čáry a klikněte na tlačítko OK.
Rozbalením rodičovských položek vyberte podsadu vlastností.
- V dialogu Exportklikněte v oblasti sítě na buňku Třída prvků pro první hladinu, Parcely.
Na pravé straně buňky sítě se zobrazí tlačítko
.
- Klikněte na tlačítko pro buňku Třída prvku parcel.
- V dialogu Mapování vlastnosti třídy prvku – Parcely klikněte na tlačítko Vybrat atributy.
- Rozbalte položku Objektová data a zaškrtněte políčko Parcely.
Výsledná třída prvku Parcely obsahuje objektová data pro hladinu Parcely, ale ne pro žádnou jinou hladinu.
- Kliknutím dvakrát na tlačítko OK se vraťte na kartu Třída prvku.
- Klikněte na buňku Geometrie pro Parcely a změňte položku na Polygon.
- Pro zbývající dvě třídy prvku opakujte kroky 6 až 11 pomocí následující tabulky jako pomůcky.
Vlastnost výkresu Třída prvku Geometrie Roads Roads Čára Waterlines Waterlines Čára - Dialog Export nechte otevřený pro další cvičení.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 5: Export hladin výkresu do SDF – mapování vlastností výkresů do vlastností tříd prvků.
