Cvičení 1: Seznámení s původními hladinami výkresu

Vytvoříte soubor SDF se schématem, jehož třídy prvku vyjadřují strukturu hladin v souboru výkresu. Seznamte se s původními hladinami výkresu tak, že kontrolou výsledného souboru SDF uvidíte, jestli má správnou strukturu.

Seznámení se styly hladin výkresů

1. Pokud jste to ještě neprovedli, zkopírujte vzorové výukové soubory do adresáře na svém místním disku. Viz Příprava na používání výukových souborů.
2. Spusťte aplikaci Sada nástrojů AutoCAD Map 3D.
3. Klikněte na příkaz Otevřít Výkres. Otevřete vzorovou mapu s názvem DWGMap.dwg.

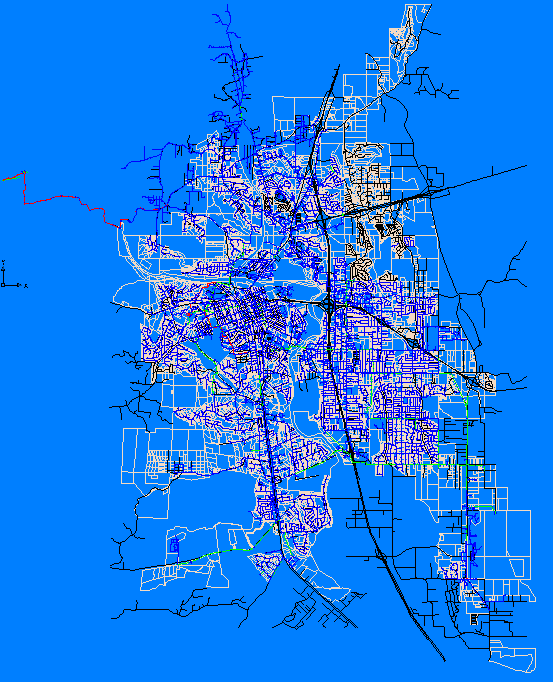

   Výkres DWGMap.dwg obsahuje více hladin.

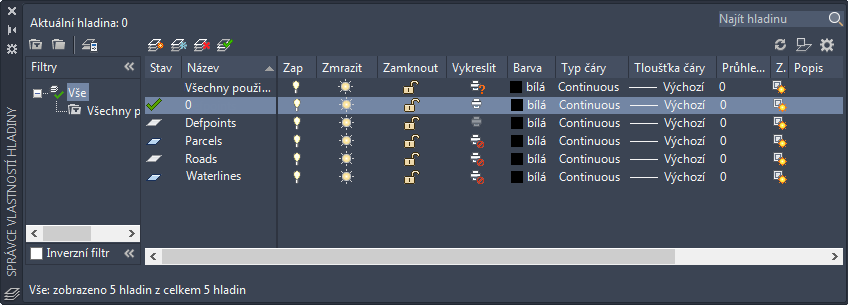

4. Klikněte na kartu Výchozípanel Hladiny aplikace AutoCADVlastnosti hladiny. Projděte informace o hladinách výkresu.


   Zobrazí se hladiny ve výkresu a jejich vlastnosti.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Seznámení s objektovými daty
