Cvičení 1: Vložení rastrového obrázku

Letecké a satelitní fotografie často obsahují informace o svém umístění a měřítku. Tyto informace tvoří „georeferencované“ obrázky. Aplikace AutoCAD neumí tyto georeferenční informace využít, takže nemůže obrázky správně umístit. Sada nástrojů AutoCAD Map 3D to však dokáže.

V tomto cvičení vložíte digitální rastrový obrázek (DRG) města Redding v Kalifornii do výkresu tohoto města. Informace v připojeném souboru World TIFF (TWF) umožňují obrázek správně umístit a nastavit jeho měřítko.

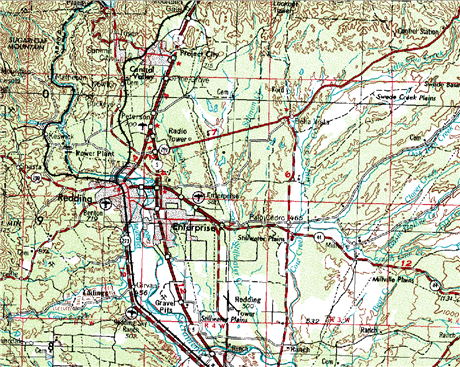

Rastrové obrázky poskytují kontext pro objekty výkresu, například silnice.

Jak vložit rastrový obrázek

1. Pokud jste tak dosud neučinili naleznete ji v části Lekce 1: Příprava na výukové soubory.
2. Otevřete ukázkový soubor výukového programu CITY.dwg.
3. Klikněte na kartu Domůpanel DataVložit obrázek. Hledat
4. V dialogu Vložit obrázek proveďte tyto úkony:
   • Přejděte do umístění, kde jsou uloženy ukázkové soubory výukového programu.
   • V rámečku Soubory typu vyberte Tagged Image File Format (*.tif,*.tiff).
   • V seznamu obrázků vyberte REDDING_DRG.tif.
   • Kliknutím na tlačítko Informace zobrazíte informace o obrázku, například velikost souboru, datum vytvoření a také náhled obrázku.

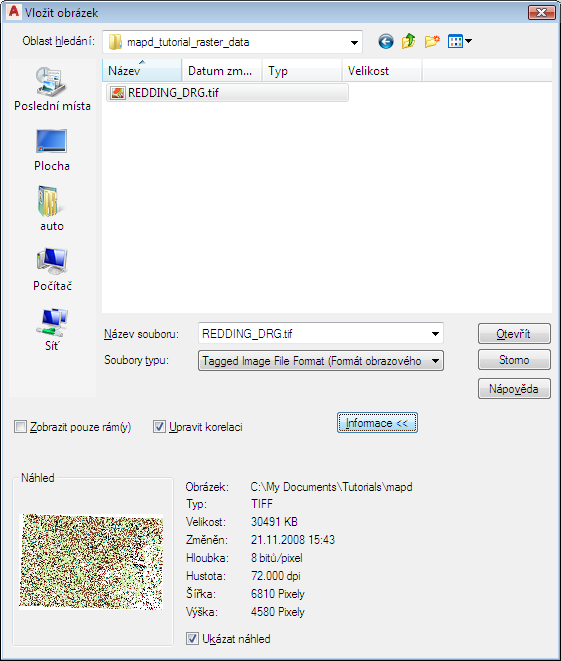

     Po kliknutí na tlačítko Informace se zobrazí náhled a statistiky obrázku.

   • Vyberte možnost Upravit korelaci.
   • Klikněte na tlačítko Otevřít.
5. V dialogu Korelace obrázku proveďte tyto úkony:
   • Pokud dosud není zobrazena, klikněte na kartu Zdroj.

     Zdroj korelace je soubor typu World. Aktuální soubor se nazývá REDDING_DRG.tfw. Ten je uložen v umístění, kam byly zkopírovány ukázkové soubory výukového programu.

     Data v souboru World určují hodnoty bodu vložení X a Y v části Hodnoty vložení. Tyto hodnoty georeferencují obrázek, aby byl správně umístěn ve výkresu.

     Poznámka: Podle potřeby můžete hodnoty vložení ručně upravit.
   • Klikněte na tlačítko OK.

     Obrázek se správně vloží do výkresu.

6. Uložte soubor.
   • Klikněte na příkaz Uložit jakoVýkres aplikace AutoCAD.
   • V dialogu Uložit jako přejděte do složky, kterou jste vytvořili pro mapy výukového programu.
   • Klikněte na tlačítko Uložit.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Zobrazení informací o obrázku.
