Cvičení 6: Vytvoření indexu objektových dat (volitelné)

Index objektových dat urychluje dotazy ve výkresech, které obsahují objektová data. Index se automaticky aktualizuje při každém uložení změn ve výkresu. V tomto cvičení vytvoříte index objektových dat pro soubor výkresuRedding.dwg.

Poznámka: V tomto cvičení se používá mapa Redding.dwg vytvořená a upravená ve Cvičení 1: Přiložení zdrojových výkresů.

Vytvoření indexu objektových dat

1. Jestliže již není otevřen soubor Redding.dwg, otevřete ho znovu.
2. Na kartě Průzkumník mapy podokna Úlohy klikněte pravým tlačítkem na složku Drawings. Klikněte na tlačítko Údržba.
3. V dialogu Údržba výkresu proveďte tyto úkony:
   • Klikněte na tlačítko Vybrat vše.
   • Klikněte na tlačítko Index výkresu.
4. V dialogu Údržba indexů proveďte tyto úkony:
   • Pod položkou Generovat index vyberte všechny možnosti kromě EED.

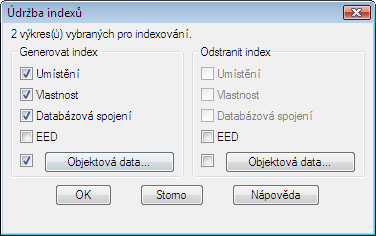

     Vyberte všechny možnosti v levé části kromě EED.

   • Pod položkou Generovat index klikněte na tlačítko Objektová data.
5. V dialogu Generování indexu objektových dat proveďte tyto úkony:
   • V části Tabulky objektových dat vyberte položku DRAINAGE_INLETS.
   • Kliknutím na tlačítko Vybrat vše vyberte všechny položky objektových dat.
   • Vyberte každou ze zbývajících tabulek dat v seznamu Tabulka objektových dat a stejným způsobem vyberte všechny jejich položky dat.

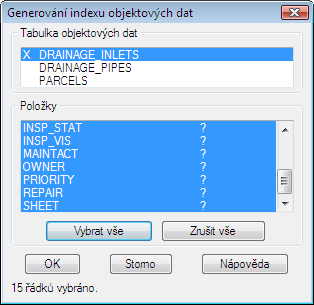

     Vyberte tabulku dat a potom vyberte její položky dat.

   • Po dokončení klikněte na tlačítko OK.
6. V dialogu Údržba indexů klikněte na tlačítko OK.
7. V dialogu Potvrzení klikněte na tlačítko OK.
8. V dialogu Údržba výkresů klikněte na tlačítko Zavřít.

   Vytvoří se indexy. Při práci s výkresy pravidelným opakováním tohoto postupu aktualizujte a znovu vytvářejte indexy.

9. Klikněte na možnost Uložit.

Kde se nyní nacházíte

Pomocí dotazů Rychlé zobrazení a Náhled jste zobrazili objekty v připojených výkresech. Pomocí dotazů Vykreslit jste přidali objekty z připojených výkresů do aktuálního výkresu. Vytvořením indexu objektových dat jste zvýšili výkon datových dotazů.

Pokud chcete vidět vliv indexu objektů na výkon, opakujte Cvičení 5: Dotaz na objektová data s nově vytvořeným indexem.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Lekce 4: Přidání rastrových obrázků.
