Cvičení 1: Export tříd objektů do SDF

V tomto cvičení budete exportovat třídy objektů ve výkresu do více tříd prvků v jednom souboru aplikace Autodesk SDF.

Poznámka: V tomto cvičení se používá mapa vytvořená ve Cvičení 1: Tvorba objektů pomocí tříd objektů.

Export souboru aplikace Autodesk SDF pomocí tříd objektů

1. Jestliže není otevřený dříve vytvořený soubor ObjectClass.dwg, otevřete jej.
2. Klikněte na kartu Výstuppanel Převod dat mapyDWG do SDF. Hledat
3. V dialogu Umístění exportu postupujte následovně:
   • Ujistěte se, že možnost Soubory typu je nastavena na Autodesk SDF (*.sdf).
   • Přejděte do složky, do které jste zkopírovali data výukového programu.
   • Jako název souboru zadejte Roads_Parcels_Signals.sdf.
   • Klikněte na tlačítko OK.
4. V dialogu Export klikněte v části Výběr filtru na možnost Vybrat třídy objektů.
5. V dialogu Vybrat třídy objektů držte stisknutou klávesu Ctrl nebo Shift a klikněte na všechny tři třídy objektů. Klikněte na tlačítko Vybrat.
6. V dialogu Export klikněte na kartu Třída prvků a postupujte následovně:
   • Pod položkou Mapování objektů na třídy prvků klikněte na možnost Vytvořit více tříd podle objektu výkresu.
   • Pro položku Objekt výkresu, který se má použít vyberte možnost Třída objektu.
   • Klikněte na tlačítko Vybrat atributy.
7. V dialogu Vybrat atributy rozbalte položku Třídy objektů a vyberte všechny tři třídy objektů. Klikněte na tlačítko OK.

   Nový soubor SDF bude obsahovat novou třídu prvků pro každou třídu prvků, kterou jste vybrali. Vlastnosti každé třídy prvků odpovídají atributům odpovídající třídy objektů.

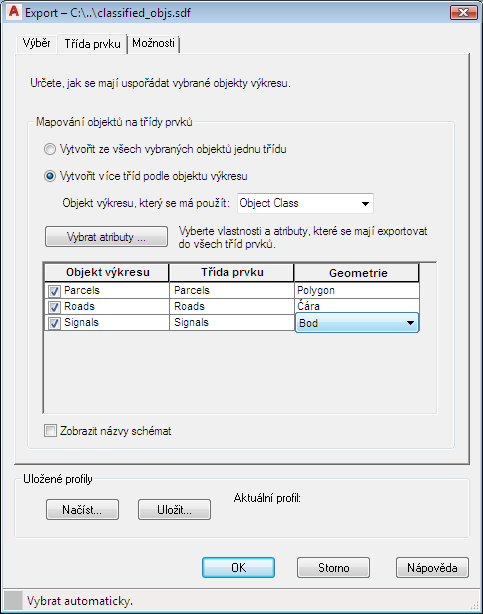

8. Na kartě Třída prvků dialogu Exportovat pod položkou Mapování objektů na třídy prvků určete příslušnou položku Geometrie:
   • Pro Cesty vyberte Čára.
   • Pro Parcely vyberte Polygon.
   • Pro signály vyberte Bod.


   Pomocí tříd objektů vytvořte třídy prvků, pro každou určete typ geometrie.

9. Klikněte na tlačítko OK.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Připojení k výslednému souboru SDF.
