V tomto cvičení se připojíte k nově vytvořenému souboru SDF a zobrazíte třídy prvků, které byly vytvořeny ze tří tříd objektů.
Poznámka:
V tomto cvičení se používá soubor SDF vytvořený v části Cvičení 2: Export tříd objektů do SDF.
Připojení k souboru SDF
- V aplikaci Sada nástrojů AutoCAD Map 3D vytvořte mapu. Klikněte na tlačítko
Nový Výkres. Vyberte šablonu map2d.dwt a klikněte na tlačítko Otevřít. - V novém souboru mapy v podokně Úlohy klikněte na příkazy DataPřipojit k datům.
- V okně Připojení dat postupujte následovně:
- Pod položkou Připojení dat podle zprostředkovatele klikněte na položku Přidat spojení SDF.
- Pro zdrojový soubor klikněte na ikonu souboru vedle položky.
- Přejděte k souboru SDF, který jste vytvořili ve Cvičení 1: Export tříd objektů do formátu SDF.
- Vyberte soubor a klikněte na tlačítko Otevřít.
- Klikněte na tlačítko Připojit.

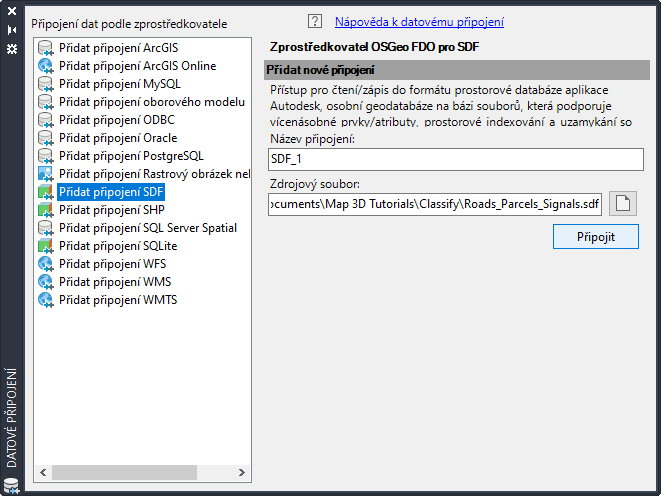

Určete soubor, ke kterému se chcete připojit.
- Pod položkou Přidat data do mapy vyberte všechny tři uvedené třídy prvků.

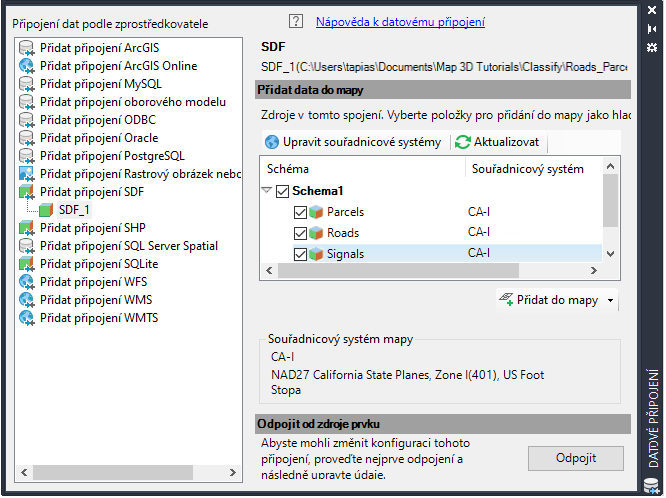

Vyberte třídy prvků a přidejte je do mapy.
- Klikněte na tlačítko Přidat do mapy.
- Zavřete okno Datové připojení.
- V podokně Úlohy klikněte na kartu Správce zobrazení a zobrazte tak tři třídy prvků.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Nastavení stylu nové třídy prvků.
