Cvičení 1: Odstranění duplicit

Pokud koncové body čar nebo geometrie spadají do zadaných tolerancí, jsou považovány za duplicitní. Duplicity je možné spatřit při velkém přiblížení. Možnost Začištění výkresu umožní takové výskyty vyhledat a vy rozhodnete, zda se mají odstranit. V tomto cvičení začistíte mapu ulice odstraněním duplicitních objektů.

Odstranění duplicit

1. Před spuštěním výukového programu si projděte část Lekce 1: Příprava na výukové soubory.
2. Najděte a otevřete ukázkový soubor výukového programu Street_Centerlines.dwg.
3. Proveďte přiblížení výkresu na rozsah výkresu. Klikněte na kartu Zobrazitpanel Navigovatrozevírací seznam PřiblížitRozsahy.
4. Klikněte na kartu Nástrojepanel Upravit mapuZačištění výkresu. Hledat
5. Určete, které objekty chcete zahrnout do operace začištění. V tomto případě určete všechny objekty.
   • V dialogu Začistění výkresu – Výběr objektů, pod položkou Objekty k zahrnutí do začištění výkresu zvolte možnost Vybrat vše.
   • Zkontrolujte, zda je v rámečku Hladiny hvězdička (*).


     Vyberte všechny objekty, které chcete zahrnout do operace začištění.

   • Klikněte na tlačítko Další.

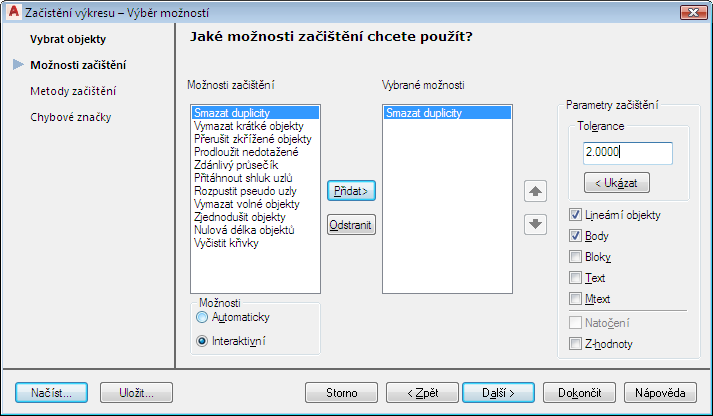

6. V dialogu Začistění výkresu – Výběr možností proveďte tyto úkony:
   • Vyberte možnost Smazat duplicity a klikněte na tlačítkoPřidat.
   • V seznamu Vybrané možnosti vyberte možnost Odstranit duplicity a do pole Tolerance v části Parametry začištění zadejte hodnotu 2.

     Všechny objekty, ktere se nacházeji v obou výkresovych jednotkách, budou považovány za duplicitní. Sada nástrojů AutoCAD Map 3D nepoužívá k měření předdefinovanou soustavu jednotek, jako jsou metry nebo palce. Například vzdálenost jedné jednotky může v terénu představovat jeden centimetr, jednu stopu nebo jednu míli.



     Každá operace má své vlastní parametry.

   • Chcete-li zkontrolovat chyby jednu po druhé, pod položkou Možnosti vyberte možnost Interaktivní.
   • Klikněte na tlačítko Další.
7. V dialogu Začistění výkresu – Metody čištění proveďte tyto úkony:
   • Pod položkou Metoda začištění vyberte možnost Upravit původní objekty.
   • Klikněte na tlačítko Další.
8. V dialogu Začistění výkresu – Chybové značky, které určuje bloky a barvy chybových značek, klikněte na tlačítko Dokončit.

   Začištění výkresu vyhledá chyby ve výkresu a zobrazí dialog Chyby začištění výkresu. Dialog seskupí chyby podle typu. Položka Smazat duplicity je zvýrazněna.



   Chcete-li zkontrolovat chyby před jejich opravou, rozbalte položku Smazat duplicity. Chcete-li bez kontroly opravit najednou všechny duplicity, vyberte bez rozbalování položku Smazat duplicity a klikněte na tlačítko Opravit vše.

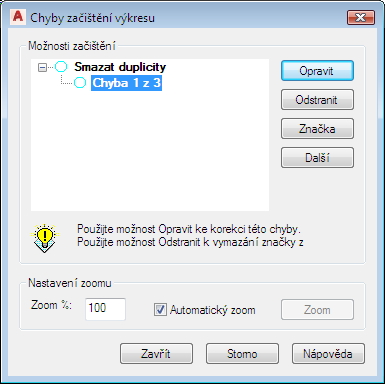

9. V dialogu Chyby začištění výkresu proveďte tyto úkony:
   • Rozbalte položku Smazat duplicity a zjistěte, kolik duplicitních objektů bylo zjištěno.
   • Klikněte na položku Chyba 1 z 3.

     Na mapě se u první chyby zobrazí dočasná značka, aby ji bylo možné snadno vyhledat.


   • Kliknutím na tlačítko Opravit opravte tuto chybu a pokračujte k další chybě.
   • Pokračujte kliknutím na tlačítko Opravit, dokud nebudou odstraněny všechny duplicitní objekty.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Prodloužení nedotahů.
