Úprava komponent schodišť pomocí ovládacích prvků pro přímou manipulaci

Po výběru schodiště, které chcete upravit, a zvolení komponenty schodiště jsou k dispozici ovládací prvky úpravy pro přímou manipulaci s komponentou.

Videofilm: Úprava komponent ve schodišti

Úprava komponent schodiště

1. Vyberte schodiště a klikněte na kartu Upravit | Schodištěpanel Upravit (Upravit schodiště).
   V režimu úprav sestavy schodiště se během úprav zobrazí indexová čísla podstupnic jako reference. Tato čísla označují první a poslední podstupnici v každém ramenu. Čísla se dynamicky aktualizují podle změn provedených na schodišti.


2. Kliknutím vyberte komponentu, kterou chcete upravit. (Stisknutím klávesy TAB můžete v případě potřeby komponentu zvýraznit a pak ji vybrat.)
   Poznámka: Pokud vyberete řetězec spojených komponent, například ramena a podesty, ovládací prvky pro přímou manipulaci nejsou k dispozici.

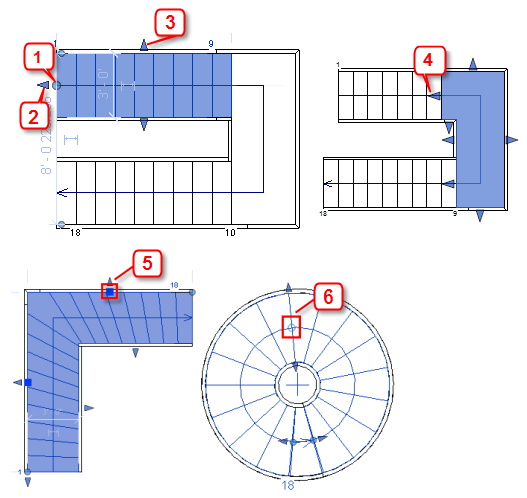

3. K úpravě komponenty schodiště použijte ovládací prvky pro přímou manipulaci. (V následující tabulce jsou uvedeny popisy číslovaných ovládacích prvků pro přímou manipulaci znázorněných níže.)


   Řízení	Fungování úprav
   1	Přetažením ovládacího prvku ve tvaru vyplněné tečky (na konci otevřeného ramene) můžete přemístit konec ramene a přidat nebo odebrat stupnice či podstupnice v libovolném směru. (Pod úrovní základny schodiště nelze přidat stupnice nebo podstupnice.)
   2	Přetažením ovládacího prvku ve tvaru šipky na konci ramene podél trajektorie schodiště můžete přidat nebo odebrat stupně. Úprava konce ramene pomocí ovládacího prvku tvaru šipky zachová výšku schodiště.
   3	Přetažením ovládacího prvku ve tvaru šipky na jednom z okrajů ramene lze změnit šířku ramene.
   4	Přetažením ovládacího prvku ve tvaru šipky lze upravit délku ramene podesty v místě připojení k rameni. Tento ovládací prvek lze také použít na hrany podest ke změně velikosti podesty.
   5	Přetažením ovládacího prvku ve tvaru čtverce na stupni ramene točeného schodiště lze posouvat stupněm. Stupně točeného schodiště jsou přidány nebo odstraněny z točeného schodiště v ramenu k zachování původní výšky schodiště.
   6	Přetažením ovládacího prvku ve tvaru prázdné tečky uprostřed točitého ramene lze změnit poloměr.

Posunutí ramene

Posunutím ramene lze přemístit rameno o násobek hodnoty výšky podstupnice. Připojené komponenty, například automatická podesta, zůstanou spojeny, a výška sestavy schodiště je zachována.

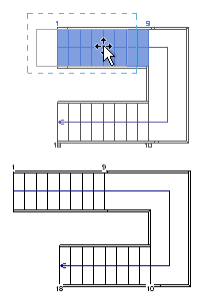

Vyberte komponentu ramene a přetáhněte ji do nového umístění. V následujícím příkladu je rameno přesunuto doleva.

Přidání/odebrání stupňů na otevřeném konci ramene

Přidat nebo odebrat stupnice nebo podstupnice lze na otevřeném konci ramene. Pokud přidáte stupně na otevřený konec horního ramene, budou nad horní výškou schodiště. Všimněte si, že indexové číslo podstupnice udává + a počet přidaných stupňů.

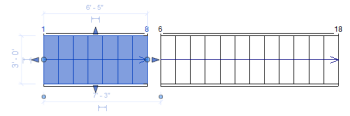

Vyberte komponent ramene a přetažením ovládacího prvku ve tvaru vyplněné tečky přidejte nebo odeberte stupnice nebo podstupnice. V následujícím příkladu byly přidány 3 stupně do horní části ramene.

Otočení ramene

Rameno můžete otočit přetažením ovládacího prvku ve tvaru vyplněné tečky na konci ramene (nebo pomocí nástroje Otočit na panelu Upravit).

Vyberte komponentu ramene a přetažením ovládacího prvku ve tvaru vyplněné tečky (na otevřeném konci) otočte rameno. Pokud je rameno připojené k automatické podestě, tvar podesty se upraví tak, aby se přizpůsobil novému úhlu ramene.

Vyrovnání stupňů v ramenu

Počet stupňů v ramenu, například v točeném ramenu nebo točitém ramenu, lze vyrovnat manipulací s jedním koncem ramene. Původní výška schodiště je zachována, ale konfigurace stupňů se změní.

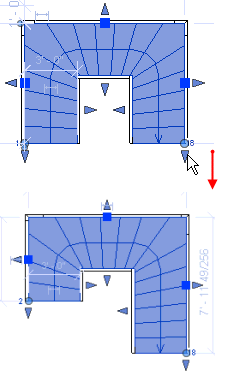

Přetažením úchytu tvaru šipky na jednom konci ramene proveďte změnu konfigurace stupňů. V tomto příkladu je prodloužen pravý stupeň točeného schodiště a přilehlé stupně jsou upraveny tak, aby se výška schodiště nezměnila.

Vyrovnání stupňů ve dvou ramenech

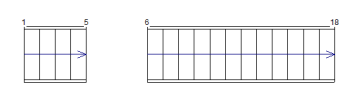

Pokud vytvoříte ramena bez automatické podesty nebo odstraníte automatickou podestu po vytvoření schodiště, můžete stupně mezi dvěma rameny vyrovnat.

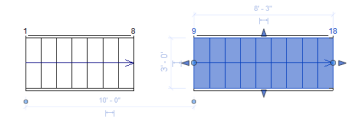

1. Přetažením ovládacího prvku ve tvaru vyplněné tečky na konci každého ramene upravte počet stupňů.


2. Vytvořte podestu výběrem dvou ramen nebo načrtnutím podesty spojte ramena.


Přemístění stupně ramene točeného schodiště

Stupeň v ramenu točeného schodiště lze přemístit. Ostatní stupně v ramenu točeného schodiště zůstanou ve stejné pozici, ale budou přidány nebo odstraněny stupně ze spojených stupňů točeného schodiště k zachování původní výšky schodiště.

Vyberte rameno a přetažením ovládacího prvku ve tvaru čtverce přemístěte stupeň točeného schodiště do nového umístění. Umístění tohoto ovládacího prvku je určeno nastavením parametru Čára umístění při vytváření ramene. V tomto příkladu je čára umístění nastavena na možnost Rameno: vlevo, takže ovládací prvek je na levé hranici ramene.

Přesunutí ovládacího prvku tvaru čtverce v horním stupni točeného schodiště směrem dolů vytvoří rameno točeného schodiště podobné následujícímu:

Úprava podchodné vůle

Jeden ze způsobů úpravy schodiště tak, aby splňovalo požadavek podchodné vůle, je úprava výšky podesty. Ostatní metody zahrnují přemístění ramene a vyrovnání počtu stupnic nebo podstupnic mezi rameny.

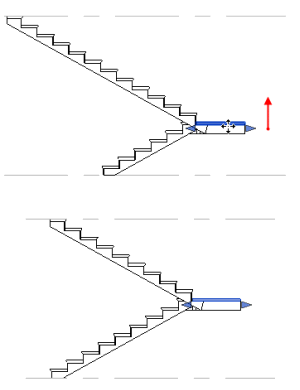

Chcete-li upravit výšku podesty v bokorysném pohledu, vyberte podestu a pomocí nástroje Přesunout změňte polohu podesty. (U podesty můžete upravit také vlastnost instance Výška.) Všimněte si, že stupně se upraví mezi rameny tak, aby se přizpůsobily změně výšky podesty.

Úprava skutečné šířky ramene

Šířku ramene lze změnit přímo v režimu úpravy sestavy schodiště.

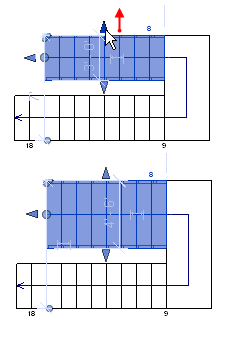

Vyberte rameno a přetažením ovládacího ve prvku tvaru šipky na jednom z okrajů ramene změňte šířku. Všimněte si, že šířka spojeného komponentu podesty se také změní.

Změna tvaru podesty

Tvar automatické podesty lze změnit při zachování navržených spojených ramen.

Vyberte podestu a přetažením ovládacího prvku ve tvaru šipky na okrajích upravte velikost a tvar podesty.
