Složené stěny

Tak jako se mohou skládat z několika horizontálních vrstev střechy, podlaží a podhledů, mohou být i stěny tvořeny více než jednou vertikální vrstvou či oblastí. K úpravě struktury stěn s vertikální skladbou lze použít různé nástroje. Typ stěny je možné přizpůsobit přidáním, odebráním či úpravou jednotlivých vrstev a oblastí nebo přidáním přídavků a vybrání.

Sedmivrstvá stěna v půdorysném pohledu

Vrstvy stěn

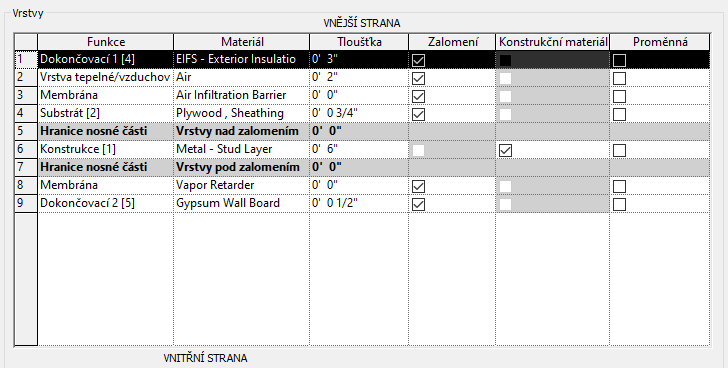

Pomocí dialogu Upravit sestavu definujte vlastnosti jednotlivých vrstev stěny. Vlastnosti jednotlivých vrstev stěny jsou následující:

• Funkce – Definuje, jak budou vrstvy složeného prvku připojeny k přilehlým složeným prvkům. Viz část Použití funkce ve vrstvě složené konstrukce.
• Materiál – K zobrazení a analýze se použije přiřazený materiál. Viz část Materiály ve složené geometrii.
• Tloušťka – Definuje tloušťku vrstvy. Vrstvy s přiřazenou funkcí membrány mohou mít nulovou tloušťku.
• Zalomení – Určuje, zda se má vrstva zalomit na koncích stěny nebo ve vložených objektech (dveře a okna). Viz část Zalomení vrstev.
• Konstrukční materiál – Jako konstrukční materiál lze nastavit jednu vrstvu mezi hranicemi nosné části stěny. V konstrukčním analytickém modelu se použije fyzikální položka materiálu přiřazeného k této vrstvě. Vrstvy mimo hranice nosné části stěny nelze přiřadit jako konstrukční materiál.
• Proměnná – Jednu vrstvu složené stěny lze nastavit jako proměnnou. Stěny s pouze jednou vrstvou mohou být stále nastaveny jako proměnné. Když tak učiníte, je pro parametr instance Průřez stěny k dispozici vedle možností Vertikální a Zešikmený i možnost Zúžený. Ve vlastnostech typu stěny nastavte výchozí úhly (od vertikály) požadované pro vnitřní plochu a vnější plochu zúženého typu stěny. Tento úhel bude použit na proměnnou vrstvu stěny. Všechny vrstvy kromě proměnné vrstvy budou mít konstantní tloušťku. Viz část Vlastnosti typu stěny.

  Pokud je nastavena proměnná tloušťka vrstvy, nebude možné změnit vertikální konstrukci složené stěny. Nástroje pro rozdělení, sloučení a přiřazení vrstev budou vypnuty. Viz část Úpravy složených stěn.

  Poznámka: Při použití pracovních postupů kopírování/sledování se nastavení proměnné vrstvy stěny nezmění, pokud se nastavení proměnné změní v připojeném souboru poté, co byla stěna kopírována ke sledování. V takovém případě je nutné změnit typ stěny ručně nebo přenést projektové standardy z připojeného souboru.

Řádky vrstev odpovídají vrstvám nebo oblastem stěny

Vrstva je přiřazena k jednomu řádku. Má konstantní tloušťku a rozprostírá se do výšky stěny. Její tloušťku můžete změnit v řádku, který je k ní přiřazen. Také lze ke každé hladině přiřadit materiál.

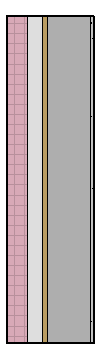

Vrstva stěny: Má konstantní tloušťku a rozprostírá se do výšky stěny.

Oblasti stěny

Oblast je jakýkoli tvar ve stěně, který nesplňuje kritéria vrstvy. Oblasti mohou mít konstantní nebo proměnnou tloušťku. Pokud má oblast konstantní tloušťku, je v řádku přiřazeném k oblasti zobrazena číselná hodnota. Pokud má oblast proměnnou tloušťku, je tato hodnota proměnná. Tloušťku oblasti nelze v přiřazeném řádku změnit. Hodnota tloušťky je vyšeděna, což znamená, že ji nelze upravit. Její tloušťku a výšku lze změnit pouze graficky v podokně náhledu.

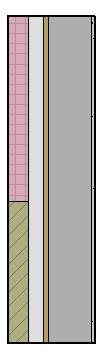

Oblasti: Povrchová vrstva stěny rozdělená do oblastí

Nosná část stěny

Vrstvy stěn umístěné mezi řádky „hranice nosné části“ v dialogu Upravit sestavu definují „nosnou část“ stěny. Definice nosné části stěny se používá, pokud se k určení linie umístění stěny použije osa nosné části nebo plochy nosné části. Viz část Linie umístění stěny.

Protože u stěn s vertikální skladbou může být tloušťka nosné části stěny proměnlivá, jsou osa nosné části stěny a linie umístění plochy nosné části stěny určeny tloušťkou nosné části stěny v dolní části stěny. Pokud je například nosná část stěny nahoře tlustší než dole a jako linie umístění je určena Osa nosné části stěny, je osa nosné části stěny měřena mezi ohraničeními nosné části stěny v dolní části.

Při kótování jsou osa nosné části stěny a plochy nosné části stěny volitelným nastavením pro umístění vynášecí čáry.

Nastavením viditelnosti a zobrazení v půdorysných pohledech můžete vypnout viditelnost vrstev, které netvoří nosnou část stěny, nebo vytvořit přepsání čar nosné části stěny.

Poznámka: Protože vrstvy stěn nejsou zobrazeny v hrubé úrovni detailů, přepsání viditelnosti a zobrazení vrstev mimo nosnou část stěny nemá vliv na zobrazení stěny.

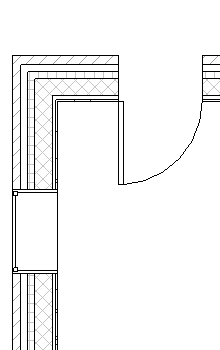

Viditelné vrstvy mimo nosnou část

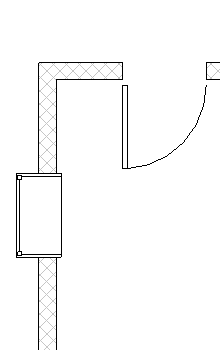

Vypnutá/skrytá viditelnost vrstev mimo nosnou část

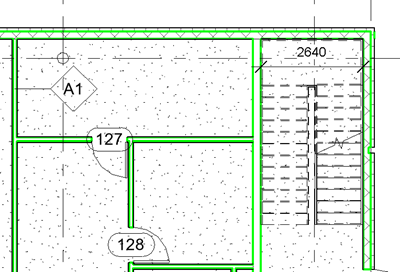

Pokud je u nosné části stěny použito přepsání, ovlivní to hranici nosné části stěny. Vrstvy nosné části můžete přepsat v dialogu Viditelnost/Zobrazení. Na obrázku je nosná část stěny přepsána zelenou barvou. Další informace naleznete v části Přepsání grafického zobrazení kategorií prvků.

Poznámka: Viditelnost nosné části stěny nelze vypnout. Výběr možnosti Vrstvy nosné části v dialogu Viditelnost/Zobrazení umožňuje pouze přepsání čar řezu nosné části stěny.
