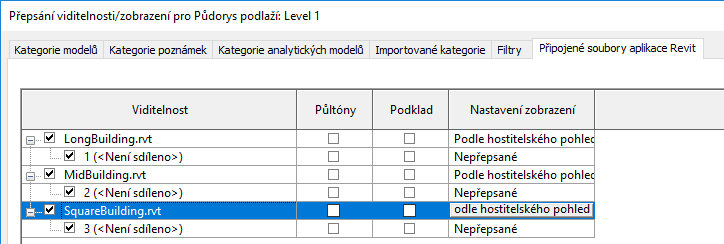

Parametry, které řídí viditelnost a zobrazení připojených modelů aplikace Revit, jsou sdruženy na vlastní kartě Připojené soubory aplikace Revit v dialogu Viditelnost/Zobrazení.
Tento dialog je uspořádán ve stromové struktuře s nadřazenými uzly, které odkazují na samostatné soubory (hlavní připojený model), a s podřízenými uzly, které odkazují na instance (kopie) modelu v projektu. Změna nadřazeného uzlu ovlivňuje všechny instance, zatímco změna podřízeného uzlu má vliv pouze na danou instanci.
Karta Připojené soubory aplikace Revit v dialogu Viditelnost/Zobrazení obsahuje tyto sloupce:
- Viditelnost: zaškrtnutím políčka se zobrazí připojený model v pohledu, zrušením zaškrtnutí políčka se připojený model skryje.
- Půltóny: při zaškrtnutém políčku se nakreslí připojený model v půltónech. (Viz část Půltóny/Podklad.)
- Podklad: Zaškrtnutím políčka se připojený model zobrazí jako podklad v projektu. Geometrie se zobrazí v půltónu a nebude zakrývat nové čáry a hrany nakreslené v projektu. (Chcete-li určit tloušťku čáry a vzor geometrie podkladu, informace najdete v části Půltóny/Podklad.)
Poznámka: K prvkům v modelu nastaveným jako podklad nelze přidávat popisky. Pokud chcete povolit označování prvků modelu popisky, můžete v dialogu Přepsání viditelnosti/zobrazení nastavit pro model místo možnosti Podklad možnost Půltóny a zobrazit tak model v půltónech.
- Nastavení zobrazení: možnosti pro přepsání dalších nastavení každého připojeného modelu v aktuálním pohledu hostitele. Tlačítko zobrazuje aktuální stav nastavení zobrazení (Podle pohledu hostitele, Podle připojeného pohledu nebo Vlastní).
Viditelnost pro připojené modely aplikace Revit je řízena pohledem. Šablona pohledu slouží k uložení nastavení viditelnosti příslušného pohledu a jeho následnému použití v jiných pohledech. Viz část Šablony pohledu.
