Detaily ohybu výztuže ve výkresech výztuží

Umístěte detaily ohybu do půdorysného pohledu, pohledu řezu a bokorysného pohledu uvnitř nebo vně ořezové oblasti pohledu.

Stejně jako v případě popisků, ořezání poznámky skryje detaily ohybu. Na rozdíl od jiných prvků typu poznámky však lze detaily ohybu kótovat.

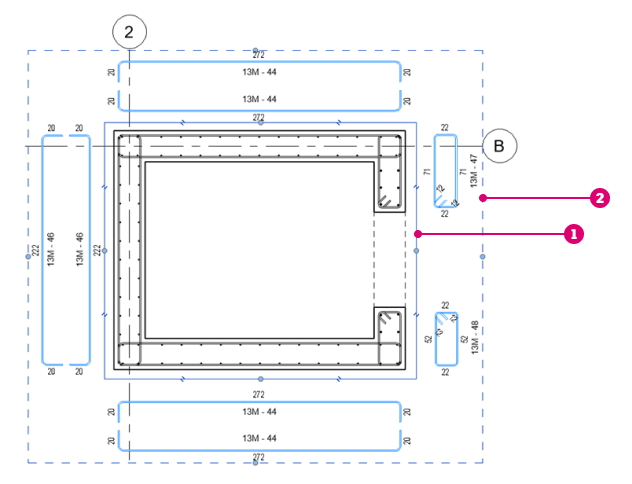

Ořezová oblast.

Ořezání poznámky.

Vizuální styl a přepsání

Detaily ohybu jsou objekty poznámek, které jsou součástí kategorie Detaily ohybu konstrukční výztuže. Pomocí nabídky Styly objektů můžete nastavit výchozí reprezentaci detailů ohybu v projektu nebo ji přepsat podle kategorie nebo podle prvku a změnit styl zobrazení v určitém pohledu.

Poznámka: Přepsání zobrazení podle prvku změní barvu textu a kót detailu ohybu, zatímco přepsání zobrazení podle kategorie změní pouze geometrii detailu ohybu.

Vzhled kót a textu lze formátovat změnou vlastností stylu kóty.

Chcete-li umístit detaily ohybu, můžete buď začít z jedné nebo více vybraných sad výztuží a kliknout na příkaz Detaily ohybu, nebo můžete spustit příkaz Detail ohybu a poté vybrat jednu nebo více sad výztuží. Při výběru sady výztuže je detail ohybu vytvořen z první zahrnuté tyče v této sadě. Stisknutím klávesy Tab a kliknutím můžete vybrat jednotlivou tyč a vytvořit z ní detail ohybu.
