Umístění detailů ohybu výztuže na výkresy výztuží

Naučte se, jak umístit jeden nebo více detailů ohybu výztuže na výkresy výztuží.

Umístění výkazu výztuže s detaily ohybu

1. Na kartě Poznámka panelu Symbol klikněte na možnost (Detail ohybu).
2. Vyberte jednu sadu výztuží.
3. Kliknutím umístěte detail ohybu.

NEBO

1. Vyberte jednu sadu výztuží a na kontextovém pásu karet Upravit | Konstrukční výztuž panelu Symbol klikněte na možnost (Detail ohybu).
2. Kliknutím umístěte detail ohybu.

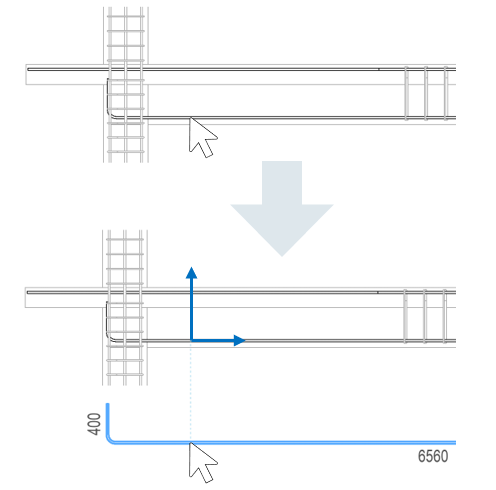

Poznámka: Volitelně můžete přepnout možnost (Zarovnat k tyči) na kontextovém pásu karet Upravit | Umístit detail ohybu panel Režim a zarovnat detail ohybu ve svislém nebo vodorovném směru vzhledem k vybrané výztuži. Bod, na který kliknete při výběru výztuže, bude použit jako reference pro zarovnání detailu ohybu.

Umístění více detailů ohybu

1. Vyberte dvě nebo více sad výztuží.
2. Na kontextovém pásu karet Upravit | Konstrukční výztuž panelu Symbol klikněte na možnost (Detail ohybu).

   NEBO

   Na kartě Poznámka panelu Symbol klikněte na položku (Detail ohybu), přepněte možnost Vícenásobný výběr a vyberte dvě nebo více sad výztuží.

   Poznámka: Kliknutím na tyč ji přidáte do výběru, dalším kliknutím ji odstraníte. Stisknutím klávesy Ctrl a kliknutím na okno nebo výběrové okno přidáte další tyče k existujícímu výběru a podržením klávesy Shift odeberete více tyčí.
3. Kliknutím umístěte detaily ohybu.

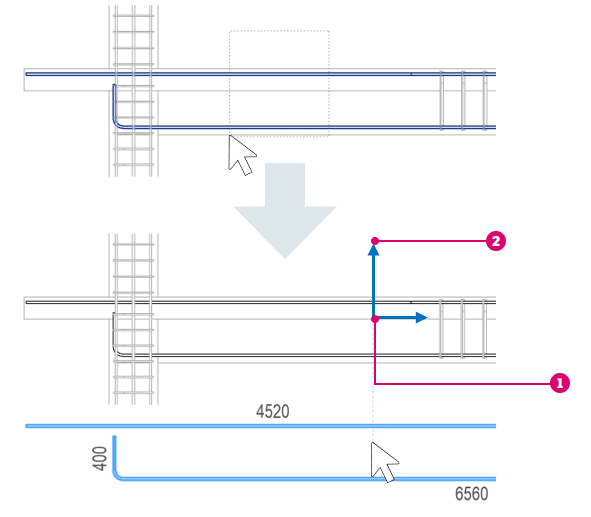

Detaily ohybu jsou umístěny ve stejné relativní poloze jako vybraná výztuž. Po jejich umístění můžete detaily ohybu vybrat a podle potřeby je přesunout nebo posunout. Jako bod zarovnání se použije střední bod hraničního obdélníku, který obsahuje všechny vybrané výztuže.

Tip: Vyberte některé výztuže v prvku a umístěte detaily ohybu. Poté vyberte zbytek a umístěte zbývající detaily ohybu. Příkladem mohou být horní a dolní tyč v betonovém nosníku.

Středový bod hraničního obdélníku pro všechny vybrané výztuže.

Zarovnáno ke směrům X a Y.

Rovnoběžně s pohledem

Pomocí této možnosti lze během umísťování odfiltrovat všechny tyče, které nejsou rovnoběžné s pohledem. Tímto způsobem můžete vybrat pouze ty tyče, jejichž rovina tyče je rovnoběžná s rovinou pohledu.

• Na kontextovém pásu karet Upravit | Umístit detail ohybu panelu Režim klikněte na možnost (Rovnoběžně s pohledem).

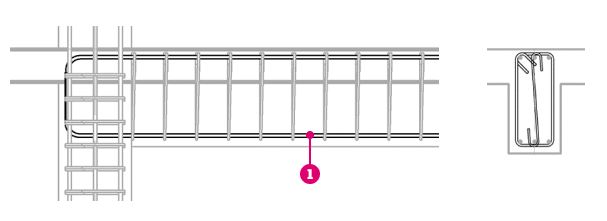

Tyče, které jsou rovnoběžné s pohledem.

Opatření výztuže popiskem při umístění

Při umísťování detailu ohybu můžete také opatřit vybranou výztuž popiskem. Popisek je umístěn vzhledem k detailům ohybu, bez odkazu. Typ popisku je typ, který je v projektu nastaven pro kategorii výztuže.

Vytvoření popisku výztuže při umístění:

• Na kartě Upravit | Umístit detail ohybu panelu Popisek klikněte na možnost (Opatřit výztuž popiskem).

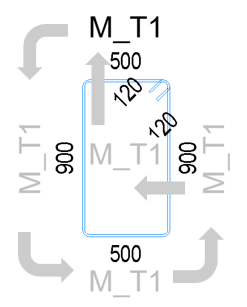

Výchozí umístění popisku je nad hraničním obdélníkem obsahujícím detail ohybu. Chcete-li mezi dostupnými pozicemi popisků procházet proti směru hodinových ručiček, stiskněte mezerník. Stisknutím kláves Shift+mezerník můžete procházet ve směru hodinových ručiček.

Orientace detailu ohybu

Detaily ohybu jsou orientovány stejným způsobem jako výztuž hostitele, pokud je rovina tyče výztuže rovnoběžná s rovinou pohledu.

Výztuž (rovnoběžná s pohledem)	Detail ohybu – úhel 0°	Detail ohybu – úhel 30°

Detaily ohybu můžete otáčet pomocí příkazu Otočit nebo můžete změnit parametr Úhel na paletě Vlastnosti.

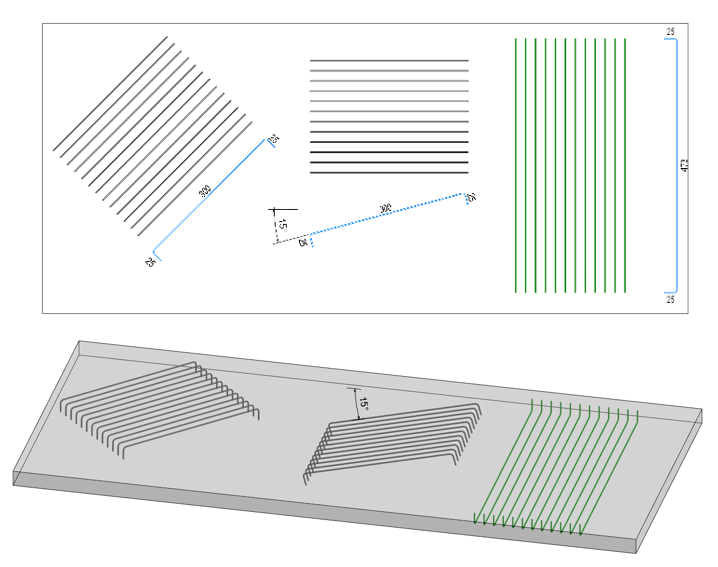

Pokud je rovina tyče kolmá k pohledu, což je případ výztuže desky v půdorysu výztuže, jsou detaily ohybu orientovány tak, jako by sada byla oříznuta, a řez je otočen nahoru (tj. při pohledu z dolní části pohledu) nebo doleva (tj. při pohledu zprava). .

Otočení tyče v rovině tyče je také zohledněno v detailu ohybu.
