Změna velikosti zobrazení modelu

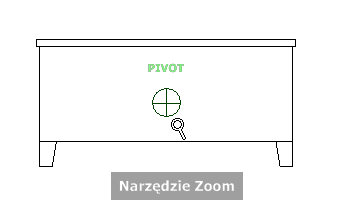

Pomocí nástroje Zoom na nástroji SteeringWheels je možné změnit velikost zobrazení modelu.

2D kolečko	Kolečko Plná navigace	Základní kolečko Zobrazit objekt	Malé kolečko Zobrazit objekt	Malé kolečko Plná navigace

Chování nástroje Zoom je možné ovládat pomocí následujících kombinací kláves a kliknutí:

• Kliknutí Kliknutím na nástroj Zoom na kolečku přiblížíte aktuální pohled o 25 procent. Pokud používáte kolečko Plná navigace, musí být v dialogu Možnosti pro nástroje SteeringWheels povoleno postupné přiblížení.
• SHIFT + kliknutí Pokud stisknete a podržíte klávesu SHIFT a poté kliknete na nástroj Zoom na kolečku, oddálíte aktuální pohled o 25 procent. Zoomování se provádí z aktuální polohy kurzoru, nikoliv z aktuálního bodu otáčení.
  Poznámka: Jestliže nástroj Zoom spustíte z kolečka Plná navigace, musí být v dialogu Možnosti pro nástroje SteeringWheels povoleno postupné přiblížení, aby bylo možné použít kombinace CTRL+kliknutí a SHIFT+kliknutí.
• CTRL+kliknutí Pokud stisknete a podržíte klávesu CTRL a poté kliknete na nástroj Zoom na kolečku, přiblížíte aktuální pohled o 25 procent. Zoomování probíhá z aktuálního bodu otáčení, nikoliv z místa, kde se nachází kurzor.
• Kliknutí a přetažení Pokud kliknete na nástroj Zoom a podržíte tlačítko myši, můžete pohybem nahoru a dolů upravit zvětšení modelu.
• CTRL + kliknutí a přetažení Při použití koleček Plná navigace nebo malého kolečka Zobrazit objekt můžete ovládat cílový bod pomocí nástroje Zoom. Při stisknuté klávese Ctrl použije nástroj Zoom umístění předchozího bodu otáčení definované nástrojem Zoom, Orbit nebo Střed.
• SHIFT + kliknutí a přetažení. Při použití koleček Plná navigace nebo malého kolečka Zobrazit objekt můžete přiblížit plochu modelu nakreslením pravoúhlého okna kolem oblasti, kterou chcete umístit v okně. Přidržte klávesu Shift, poté klikněte a tažením vytvořte okno kolem oblasti, kterou chcete přiblížit.
  Poznámka: Chcete-li přiblížit oblast modelu pomocí středového okna místo okna definovaného protilehlými rohy, podržte klávesy CTRL a SHIFT.
• Kolečko myši. Je-li zobrazeno kolečko, posunutím kolečka myši nahoru nebo dolů přibližte nebo oddalte model. Dvojím kliknutím kolečkem myši přiblížíte celý viditelný obsah projektu, aby se vešel na kreslicí plochu.

Poznámka: Při použití nástroje Zoom z kolečka Plná navigace nebo Zobrazit objekt bude bod v pohledu, který pro provedení přiblížení označíte kliknutím, nastaven jako Středový bod pro budoucí operace s nástrojem Orbit, a to až do dalšího použití nástroje Zoom nebo použití nástroje Střed. Pokud před kliknutím na výseč Zoom stisknete klávesu Ctrl, středový bod se nezmění.

Omezení nástroje Zoom

Při změně zvětšení modelu pomocí nástroje Zoom není možné provádět přiblížení za ohniskový bod nebo oddálení mimo rozsah modelu. Směr, ve kterém můžete přibližovat nebo oddalovat, je řízen středovým bodem, který je nastaven nástrojem Střed.

Poznámka: Na rozdíl od nástroje Zoom na velkém kolečku Zobrazit objekt nejsou nástroje Zoom na malém kolečku Zobrazit objekt a Plná navigace omezeny.

Přiblížení pohledu jedním kliknutím

Když používáte kolečka Plná navigace, musíte mít aktivován přírůstkový zoom. Toto nastavení lze změnit v dialogu Možnosti pro nástroje SteeringWheels.

1. Abyste zajistili výběr této možnosti, proveďte následující úkony:
   • Zobrazte kolečko Plná navigace.
   • Klikněte pravým tlačítkem na kolečko a klikněte na tlačítko Možnosti.
   • V dialogu Možnosti vyberte v části Nástroj Zoom možnost Přiblížit každým kliknutím na tlačítko myši o jeden stupeň.
   • Klikněte na tlačítko OK.
2. Zobrazte kolečko 2D navigace, jedno z koleček Plná navigace nebo malé kolečko Zobrazit objekt.
3. Klikněte na výseč Zoom.

   Zvětšení modelu vzrostlo a přiblížili jste se více k modelu. Jestliže při kliknutí na výseč Zoom přidržíte stisknutou klávesu SHIFT, model se oddálí, pro přiblížení přidržte klávesu CTRL.

Přiblížení a oddálení pohledu přetažením myší

1. Zobrazte kolečko 2D navigace, jedno z koleček Plná navigace nebo malé kolečko Zobrazit objekt.
2. Klikněte na výseč Zoom a podržte ji stisknutou.

   Kurzor se změní na ukazatel nástroje Zoom.

3. Vertikálním tažením proveďte přiblížení nebo oddálení.
4. Uvolněním tlačítka myši se vrátíte ke kolečku.

Přiblížení do oblasti modelu určením okna

1. Zobrazte jedno z koleček Plná navigace nebo malé kolečko Zobrazit objekt.
2. Stiskněte klávesu SHIFT a podržte ji stisknutou.
3. Klikněte na výseč Zoom a podržte ji stisknutou.

   Kurzor se změní na ukazatel nástroje Zoom.

4. Tažením myši určete protilehlé rohy okna definujícího oblast, kterou chcete přiblížit.
   Poznámka: Přidržením klávesy CTRL při definování druhého bodu okna určíte, zda má být první bod okna použit jako roh nebo střed vytvářeného okna. Když je tlačítko CTRL stisknuto, první bod definuje střed okna.
5. Uvolněním tlačítka myši se vrátíte ke kolečku.

Přiblížení a oddálení otáčením kolečkem myši při zobrazeném nástroji SteeringWheel

1. Zobrazte jedno z koleček, ne však velké kolečko Projít budovu.
2. Otáčením klečka vpřed a vzad proveďte přiblížení nebo oddálení.
3. Uvolněním tlačítka myši se vrátíte ke kolečku.
