Nastavení možností šablony výkazu rozvadeče

Vzhled výkazů rozvaděčů je možné přizpůsobit. Můžete určit nastavení obecného vzhledu stejně jako údaje o obvodu a souhrn zatížení.

1. Klikněte na kartu SprávaŠablony výkazů rozvadečů Upravit šablonu.
2. V dialogu Upravit šablonu určete v položce Šablony šablonu a klikněte na tlačítko Otevřít.
3. Na kartě Upravit šablonu výkazu rozvadeče klikněte na položku Nastavit možnosti šablony.
4. Podle potřeby nastavte možnosti šablony v následujících kategoriích:

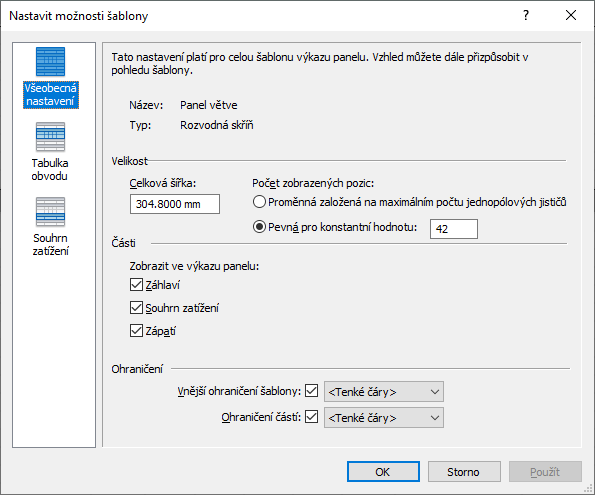

   Všeobecná nastavení

   Možnost Všeobecná nastavení umožňuje přizpůsobit celkový vzhled výkazu rozvaděče, například šířku, části, ohraničení a počet zobrazených pozic a částí. Tato nastavení můžete upravit před nebo po vytvoření výkazu panelu, aby se shodovala s vašimi specifikacemi.

   1. V levém podokně vyberte položku Všeobecná nastavení.
   2. Pro možnost Celková šířka určete šířku vykresleného výkazu v palcích.
   3. Pro možnost Počet zobrazených pozic určete, zda se mají zobrazené pozice určit podle elektrického vybavení, nebo nastavte konstantní hodnotu. Pokud vyberete možnost Proměnná založená na maximálním počtu jednopólových jističů, počet pozic je určen parametrem Max. počet jednopólových jističů ve vlastnostech elektrického zařízení.
      Poznámka: Pokud počet pólů na zařízení překročí počet pozic určených podle šablony, zobrazí se upozornění.
   4. Pro možnost Zobrazit ve výkazu panelu určete, zda chcete zobrazit část Záhlaví, Souhrn zatížení a Zápatí šablony.
   5. Pro možnost Ohraničení určete, zda chcete zobrazit vnější ohraničení a ohraničení mezi částmi šablony.

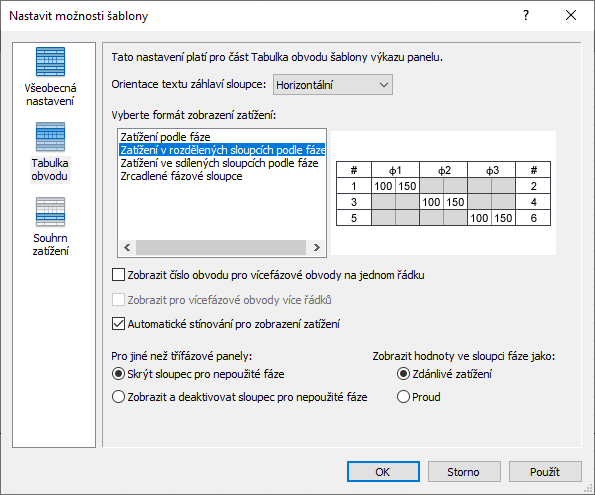

   Tabulka obvodu

   Určuje rozvržení údajů o obvodu ve výkazu panelu a nastavení související s obvodem.

   1. V levém podokně vyberte položku Tabulka obvodu.
   2. Určete orientaci textu záhlaví sloupce. Vybraný formát pro zobrazení zatížení umožňuje interaktivně upravit formát tabulky zatížení.
   3. Zadejte formát zobrazení zatížení. Možnosti formátování závisí na typu šablony výkazu rozvadeče (a konfiguraci rozvadeče), který upravujete. Konfigurace panelu určuje dostupné možnosti formátování.
   4. Určete měrnou jednotku na fázových sloupcích.
   5. Určete, zda se má zobrazit číslo obvodu pro vícefázové obvody na jednom řádku.
   6. Určete, zda se má pro vícefázové obvody zobrazit více řádků.
   7. Určete automatické stínování pro zobrazení zatížení. Zapnuté automatické stínování se projeví následovně:
      • V jednopólových nebo dvoupólových panelech jsou buňky ve viditelných sloupcích, které se vztahují k nepoužitým fázím, stínované. V poli Pro jiné než třifázové panely vyberte možnost Zobrazit a deaktivovat sloupec pro nepoužité fáze.
      • Ve výkazech, jejichž velikost je pevně nastavena na konstantní hodnotu v části Obecná nastavení > Velikost, se stínování použije na buňky v řádcích větších, než je hodnota parametru Max. počet jednopólových jističů.
      • V buňkách, které nepředstavují platné umístění hodnoty zatížení, je použito stínování.
      Poznámka: Tato možnost je dostupná v případě, že Typ dílu = Panelový rozvaděč a Konfigurace panelu = Dva sloupce, okruhy napříč nebo Dva sloupce nebo Okruhy napříč.
   8. Určete, zda chcete zobrazit hodnoty fázového sloupce jako Zdánlivé zatížení (VA) nebo Proud (ampéry).

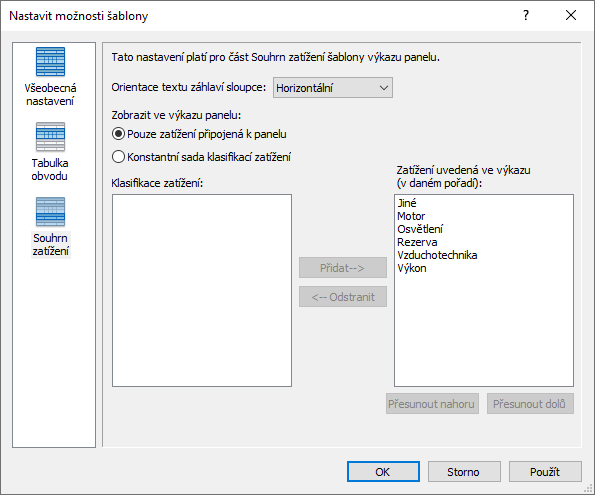

   Souhrn zatížení

   Určuje, jaké třídy zatížení zobrazit ve výkazech rozvaděčů, a určuje jejich pořadí.



   Možnosti souhrnu zatížení

   1. V levém podokně vyberte položku Souhrn zatížení.
   2. Pro možnost Orientace textu záhlaví sloupce určete způsob zobrazení textu.
   3. Pro možnost Zobrazit ve výkazu panelu určete, zda se má zobrazit pouze připojené zatížení nebo konstantní sada zatížení. Pokud vyberete konstantní sadu, pomocí tlačítek Přidat a Odstranit určíte zatížení, které se má zobrazit.
