Přidání textu poznámky do výkazů rozvaděčů

Do výkazu panelu lze přidat text. Do šablony můžete také vložit parametr Poznámky, aby bylo možné zadat a uložit informace o poznámkách ve výkazu panelu.

Pokud se nacházíte v režimu úprav, můžete zadat text do prázdných buněk v šabloně výkazu rozvadeče. Pokud však zadáte text, který není asociován s parametrem v šabloně, bude text v případě aktualizace nebo změny šablony asociované s výkazem panelu ztracen. Chcete-li text uložit v šabloně výkazu rozvadeče, je nutné jej asociovat se systémovým parametrem, například s jedním z níže popsaných parametrů Poznámky, nebo s parametrem, který definujete.

Přidání parametru Poznámky

Pokud chcete uložit text/informace ve výkazu panelu, je nutné v šabloně použít parametr pro umístění textu.

1. Klikněte na kartu Správapanel NastaveníŠablony výkazů rozvadečů Upravit šablonu.
2. V dialogu Upravit šablonu určete typ šablony a klikněte na tlačítko Otevřít.
3. Vyberte buňku a na panelu Parametry vyberte kategorii v rozevíracím seznamu Vybrat kategorii. Pro poznámku záhlaví vyberte kategorii Elektrické vybavení. Pro poznámku tabulky obvodu vyberte kategorii Elektrické obvody.

   Pokud vyberete buňku/sloupec v příslušné části, můžete vybrat následující parametry: Poznámky záhlaví výkazu (pro přidání buňky poznámky do záhlaví) a Poznámky výkazu okruhu (pro přidání sloupce Poznámky do tabulky obvodu).

4. Klikněte na rozevírací seznam Přidat parametr a v části Elektrotechnika vyberte parametr (Poznámky záhlaví výkazu nebo Poznámky výkazu okruhu).

   V buňce či buňkách se zobrazí zástupce parametru.

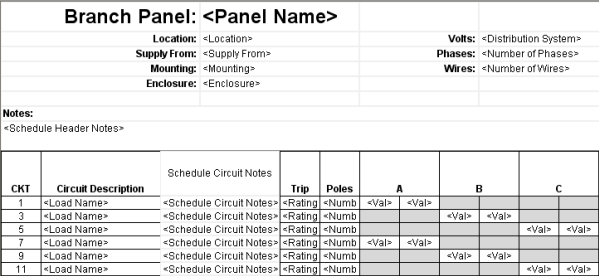

5. Do zde zobrazené šablony byly přidány poznámky záhlaví a okruhu. Povšimněte si, že položka Poznámky výkazu okruhu je přidána jako sloupec.



Přidání poznámky do vlastností panelu

1. Ve výkresu vyberte panel.
2. Na paletě Vlastnosti v části Elektrotechnika klikněte v položce Poznámky záhlaví/zápatí výkazu na tlačítko Upravit.
3. V dialogu Upravit text zadejte poznámku a klikněte na tlačítko OK.
4. Vytvořte výkaz panelu pro panel vybraný v prvním kroku. Povšimněte si, že se ve výkazu panelu zobrazí poznámka zadaná ve třetím kroku.
