Část 5: Tvorba střechy

V tomto cvičení vytvoříte plochou střechu pomocí půdorysného tvaru vnějších stěn a šikmou střechu s přesahem u vstupu.

Kategorie Noví uživatelé Potřebný čas 10 minut Použité soubory výukových programů GSG_05_add_roof.rvt

Než začnete, stáhněte si soubor GSG_05_add_roof.rvt. Stáhněte si tento soubor ZIP (pokud jste ještě nestáhli soubory cvičení pro výukové programy).

Cíle

• Přidat linie střechy s definovaným sklonem a přesahem.
• Přidat plochou střechu.
• Připojit vnitřní stěny ke střeše.

Zhlédnout video

Kreslení střechy

1. Otevře projekt GSG_05_add_roof.rvt.
2. Otevřete půdorys podlaží 02 – Dolní atika.
3. Klikněte na kartu Architekturarozevírací seznam Střecha (Střecha v půdorysu).
4. Vytvořte šikmou střechu s přesahem:
   1. Na panelu Kreslit klikněte na tlačítko (Vybrat stěny).
   2. Na panelu Možnosti zadejte do pole Přesah hodnotu 600 a zaškrtněte políčko Definuje sklon.

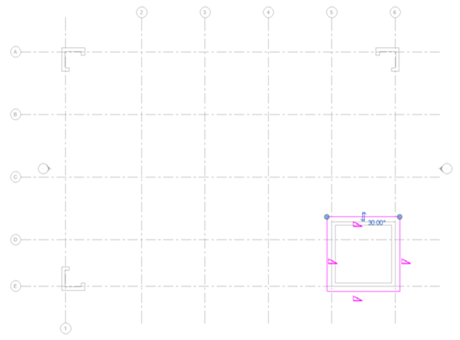

   3. Na kreslicí ploše zvýrazněte stěnu vchodu. Jakmile se zobrazí přerušovaná čára na vnější stěně, vyberte stisknutím klávesy Tab řetězec stěn a kliknutím umístěte linie střechy.
   4. Na paletě Vlastnosti nastavte možnost Podlaží základny na hodnotu 03 – Horní atika.

   5. Na panelu Režim umístěte střechu kliknutím na možnost (Dokončit).
   6. Kliknutím na tlačítko Upravit ukončete příkaz.
5. Nakreslete plochou střechu:
   1. Na paletě Vlastnosti nastavte hodnotu možnosti Podklad na 01 – Podlaží skladu.
   2. Klikněte na kartu Architekturarozevírací seznam Střecha (Střecha v půdorysu).
   3. Na panelu Kreslit klikněte na tlačítko (Vybrat stěny).
   4. Na panelu Možnosti nastavte hodnotu přesahu na 0 a zrušte zaškrtnutí políčka Definuje sklon.
   5. Na paletě Vlastnosti nastavte možnost Odsazení základny od podlaží na hodnotu -750.
   6. Na kreslicí ploše proveďte následující úkony:

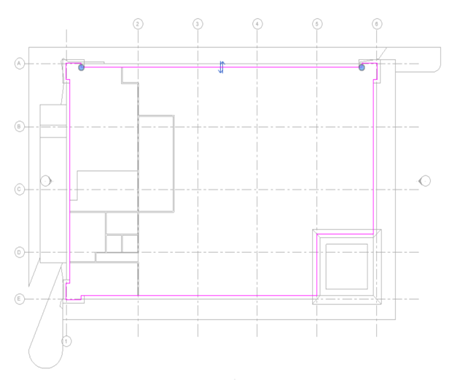

      1. Zvýrazněte vnější stěnu.
      2. Stisknutím klávesy Tab vyberte řetězec stěn.
      3. Kliknutím umístěte linie střechy.

      4. Na panelu Režim klikněte na tlačítko (Dokončit).

Připojení stěn ke střeše

1. Na panelu nástrojů Rychlý přístup klikněte na položku (Výchozí 3D pohled).

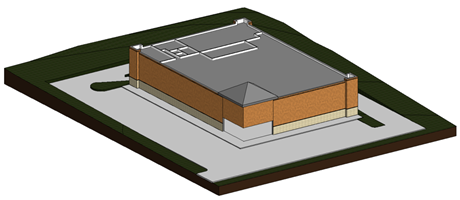

   Všimněte si, že vnitřní stěny přesahují skrz střechu.


2. Umístěte kurzor na vnitřní stěnu a kliknutím stěnu vyberte.
3. Klikněte pravým tlačítkem a pomocí možnosti Vybrat všechny instanceViditelné v pohledu vyberte všechny vnitřní stěny.
4. Klikněte na kartu Upravit | Stěnypanel Upravit stěnu (Připojit horní/dolní).
5. Kliknutím vyberte plochou střechu.

   Všimněte si, že stěny již nepřesahují skrz střechu.



Část 6: Umístění dveří
