Část 9: Tvorba schodišť a zábradlí

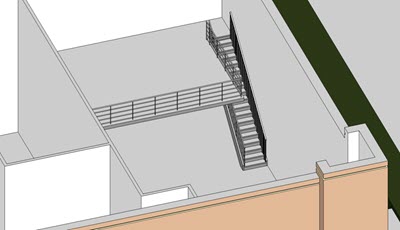

V tomto cvičení dokončíte interiér modelu přidáním schodiště na mezipatro v dolním podlaží a následnou úpravou zábradlí v mezipatře.

Kategorie Noví uživatelé Potřebný čas 15 minut Použité soubory výukových programů GSG_09_stairs_railings.rvt

Než začnete, stáhněte si soubor GSG_09_stairs_railings.rvt. Stáhněte si tento soubor ZIP (pokud jste ještě nestáhli soubory cvičení pro výukové programy).

Cíle

• Vytvořit schodiště mezi podlažím skladu a mezipatrem.
• Upravit zábradlí schodiště tak, aby zahrnovalo i mezipatro.
• Změnit typ zábradlí na trubkové zábradlí.

Zhlédnout video

Vytvoření schodiště

1. Otevřete projekt GSG_09_stairs_railings.rvt.
2. Ověřte, že je půdorys 01 – Podlaží skladu otevřen.
3. Klikněte na kartu Architekturapanel Komunikace (Schodiště).
4. Na paletě Vlastnosti pod položkou Vazby:
   • V poli Podlaží základny vyberte položku 01 – Podlaží skladu.
   • V poli Horní podlaží vyberte položku Mezipatro.
   • Na panelu Možnosti nastavte čáru umístění na možnost Rameno: vlevo.

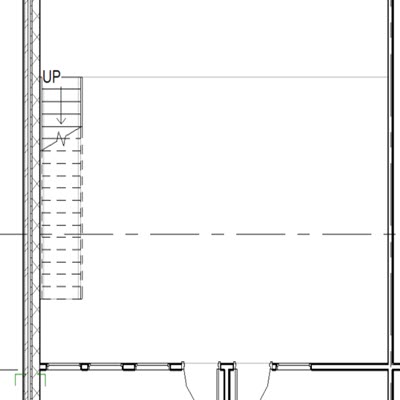

5. V místnosti skladu začněte tvořit rameno schodiště kliknutím na roh podkladu mezipatra.
6. Pohybujte kurzorem dolů, dokud nápověda nevyznačí, že zbývá 0 podstupnic, a kliknutím určete koncový bod schodiště.
7. Na panelu Režim klikněte na položku (Dokončit režim úprav).


Vytvoření zábradlí

1. Otevřete půdorys podlahy mezipatra z Prohlížeče projektu.
2. Klikněte na kartu Architekturapanel Komunikacerozevírací seznam Zábradlí (Načrtnout trajektorii).

   Vytvoříte zábradlí na hraně mezipatra.

3. Na panelu Kreslit klikněte na tlačítko (Vybrat čáry).
4. Na panelu Možnosti zadejte do pole Odsazení hodnotu 100.
   1. Pomocí nástroje Výběr typu vyberte možnost Potrubí 900 mm.

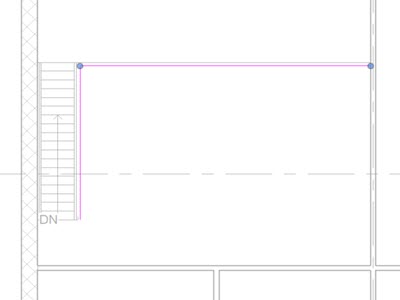

5. Umístěte kurzor nad dlouhou hranu mezipatra, a jakmile se zobrazí přerušovaná čára, kliknutím umístěte zábradlí.
6. Umístěte další čáru náčrtu zábradlí podél krátké hrany mezipatra poblíž schodiště.

7. Na panelu Režim klikněte na položku (Dokončit režim úprav).

Změna typu zábradlí

1. Na panelu nástrojů Rychlý přístup klikněte na položku (Výchozí 3D pohled).
2. Vyberte plochou střechu, poté použijte nástroj (Dočasně skrýt/izolovat) na ovládacím panelu Pohled a vyberte možnost Skrýt prvek.

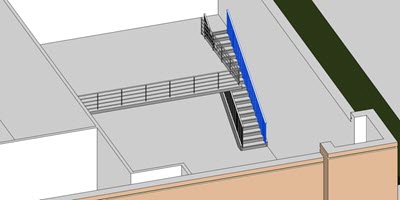

3. Vyberte zábradlí na straně schodiště poblíž stěny.

4. Pomocí nástroje Výběr typu vyberte položku 900 mm Stěna potrubí.
5. Klikněte na možnost Odstranit typ v dialogu upozornění.
6. Vyberte zábradlí na druhé straně schodiště.
7. Pomocí nástroje Výběr typu vyberte možnost Potrubí 900 mm.
