Naučte se, jak používat Generativní návrh k vývoji rozvržení restaurace.
Co je Generativní návrh?

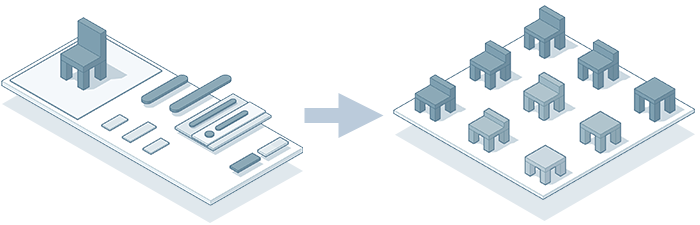

Generativní návrh v aplikaci Revit umožňuje využívat grafy aplikace Dynamo ke zkoumání výsledných řešení pro vaše návrhy. Definujete kritéria a omezení pro problém návrhu. Generativní návrh potom tyto informace použije k opakovanému zpracování mnoha možných řešení, které vám předloží k dalšímu vyhodnocení. Když se rozhodnete pro optimální řešení, kliknutím na tlačítko jej integrujete do modelu pro další vývoj.
Proč by se měl používat?
Generativní návrh umožňuje prozkoumat mnohem více možných řešení problému návrhu, než by bylo možné pomocí jiných metod. Modul pro studii generativního návrhu je graf aplikace Dynamo, který poskytuje logiku pro integraci kritérií návrhu a generování alternativ. Každý graf aplikace Dynamo řeší konkrétní problém návrhu. Aplikace Revit nabízí několik vzorových typů studií (grafy). Můžete také vytvořit vlastní grafy, které vám pomohou řešit vaše jedinečné problémy při tvorbě návrhů.
Nástroje Generativní návrh umožňují snadno zadávat kritéria návrhu bez použití prostředí pro vizuální programování aplikace Dynamo. Tyto nástroje také automatizují provádění studií generativního návrhu iterativním způsobem. Zatímco Generativní návrh běží na pozadí, můžete se zaměřit na jiné oblasti modelu. Po dokončení iterací zkontrolujte možná řešení. Ušetříte tak čas při zkoumání mnoha možností řešení konkrétního problému návrhu.
Kde se tento nástroj nachází?
- Karta Správa
panel Generativní návrh
Vytvoření studie
Prozkoumání výsledků
Pomocí možnosti Vytvořit studii vyberte typ studie a definujte cíle a kritéria studie. Potom kliknutím na tlačítko spustíte studii a vygenerujete alternativy návrhu. Během procesu generování můžete pokračovat v práci na modelu.
Po dokončení procesu v dialogu Prozkoumat výsledky prozkoumejte alternativy návrhu. Výsledky můžete filtrovat podle konkrétních kritérií a zúžit tak možnosti výběru. Vyberte optimální řešení a kliknutím na tlačítko ho integrujte do modelu. Další informace, včetně videofilmů, naleznete v části Generativní návrh.
Případová studie: Rozvržení restaurace
Prozkoumejme rozvržení restaurace jako příklad toho, jak můžete pomocí generativního návrhu vyřešit problém návrhu.
Existující rozvržení restaurace poskytuje 98 míst k sezení s různými velikostmi stolů a barem. Mnoho stolů ve stávajícím rozvržení je blízko sebe.
Existující půdorys restaurace
Tato malá restaurace musí být přepracována na základě pokynů pro fyzické distancování. Existující rozvržení restaurace nezajišťuje odpovídající odstup v jídelně. Pomocí technik generativního návrhu vytvořte takové rozvržení restaurace, které bude v souladu s pokyny.
Tato případová studie je založena na pokynech pro tvorbu návrhu vytvořených pro restaurace skupinou MASS Design Group. Tyto pokyny zdůrazňují potřebu pružných a odstupňovaných řešení pro prostory, jako jsou restaurace, u nichž není možné přesně dodržovat doporučení pro fyzické distancování na vzdálenost 1,8 metru. Řešení se musí snažit vybalancovat riziko kontaminace s finanční životaschopností restaurace.

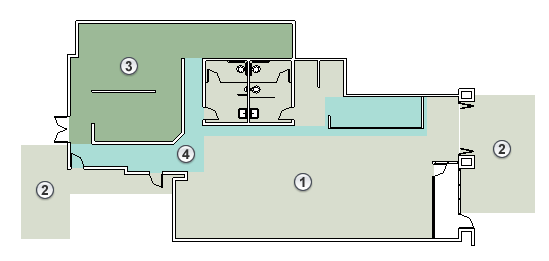

Přepracovaný návrh restaurace uspořádá půdorys tak, aby odpovídal pokynům pro fyzické distancování a doporučením pro zachování konkrétních dispozičních řešení prostoru. V přední a zadní části restaurace může být přidána venkovní jídelna. Studie Generativní návrh je založena na prvcích místností. Místnosti jsou zřízeny pro hlavní jídelnu
a dvě venkovní jídelny
. Kuchyně
a výdejní prostory
se řídí pokyny pro vyhrazené prostory pro přípravu a výdejní zóny.

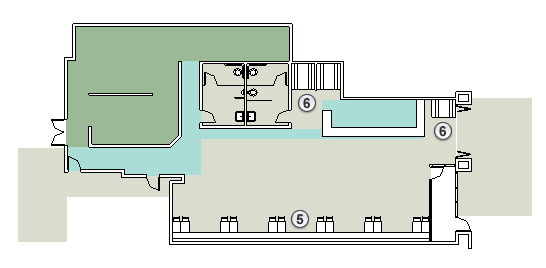

Základní rozvržení půdorysu

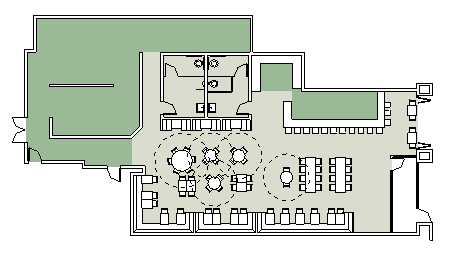

Hlavní jídelna má dlouhou zeď podél jižní strany budovy. V této části
je vhodné umístit banketové lavice, které umožňují rozmístit stoly v minimální vzdálenosti 1,8 metru a v případě potřeby dovolují seskupit velké skupiny. Podél severní stěny, kam se nehodí banketové lavice, jsou umístěny kóje
.
Posezení podél stěn

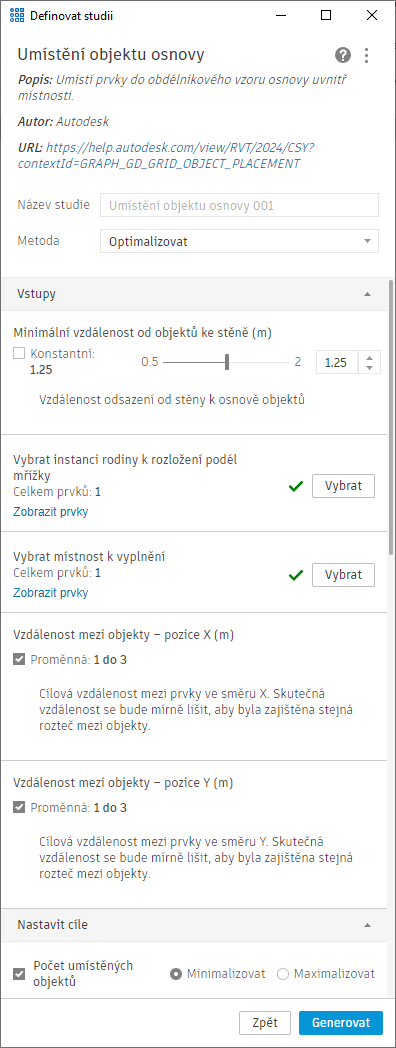

K vyhledání optimálního rozvržení pro hlavní jídelnu a dva venkovní prostory, použijte Generativní návrh v aplikaci Revit. Studie Umístění stupňovitého objektu osnovy vám může pomoci maximalizovat počet stolů a zároveň maximalizovat prostor mezi sedícími hosty.
Studie stupňovité osnovy používá k umístění objektů do místnosti prvky místností a instance rodiny. V tomto případě použijte vnořenou rodinu skládající se ze stolu, židlí a přerušované čáry označující požadavky na fyzické distancování. Vyberte proměnné pro vzdálenost mezi objekty (stoly) na osách X a Y. Rozteče vytvoří osnovu a umístění prvku rodiny na základě bodu vložení (počátek) rodiny.

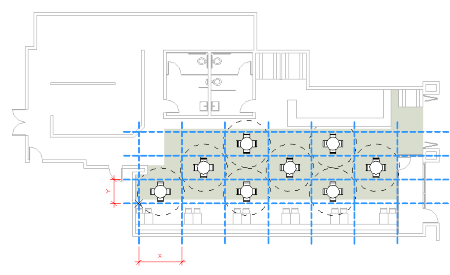

Studie použije osnovu na místnost. Umístí rodinu stolu do buněk odsazení mřížky. Pokud se část instance stolu nachází mimo místnost, studie příslušnou rodinu odstraní. (V tomto příkladu byla hrana místnosti předefinována oddělovačem místností, aby bylo možné umístit banketové lavice.) Generativní návrh iteruje umístění v rozvržení stupňovité osnovy pro více roztečí na osách X a Y. Také upravuje počáteční bod použité osnovy. Různé hodnoty rozteče osnovy a počáteční body mají za následek alternativní uspořádání a různý počet stolů v místnosti. Následující obrázek znázorňuje osnovu, kterou Generativní návrh aplikuje na prostor, aby bylo možné lépe vizualizovat, jak studie iteruje možná rozvržení.

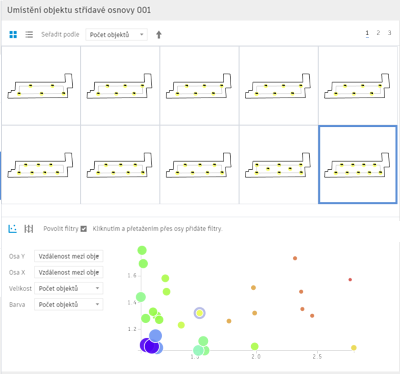

Pomocí dialogu Prozkoumat výsledky prozkoumejte alternativy rozvržení a vyhodnoťte je podle různých kritérií.

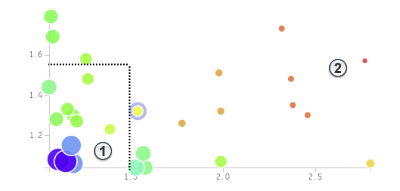

V dolní části dialogu použijte korelační diagram k vyhledání výsledků, které splňují vaše kritéria. V tomto příkladu musí být rozteč osnovy větší než 1,6 metru, aby splňovala pokyny pro fyzické distancování. Nižší hodnoty umožní umístit více stolů, které jsou však příliš blízko sebe, takže není možné vyhovět pokynům. Větší rozteč má za následek méně stolů, než je třeba, aby byla restaurace finančně životaschopná. Celkovým cílem je rovnováha mezi počtem stolů a fyzickou vzdáleností mezi stoly.
V tomto příkladu budete ignorovat hodnoty pod 1,5 metru , protože rozteč je příliš blízká. Můžete také ignorovat výsledky, které se nacházejí dále na korelačním diagramu, protože generují příliš málo stolů . Na následujícím obrázku prozkoumejte výsledky poblíž přerušovaných čar, které mohou představovat možné řešení rozvržení.

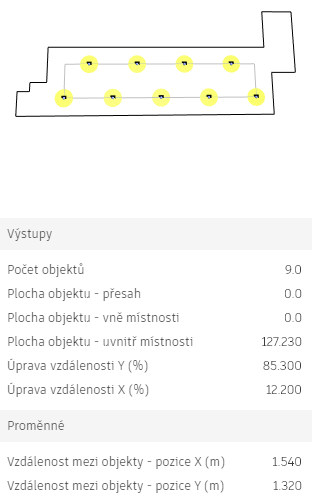

Na základě těchto výsledků lze za optimální rozvržení považovat devět stolů ve dvou řadách.
Po výběru optimálního rozvržení v dialogu Prozkoumat výsledky klikněte na možnost Vytvořit prvky aplikace Revit. Aplikace Revit umístí prvky do modelu.

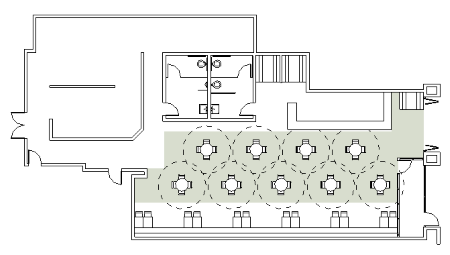

Rozvržení z Generativní návrh

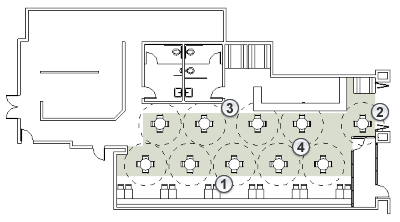

Následně můžete ručně upravit rozvržení, aby lépe vyhovovalo specifickým podmínkám místnosti. Například stoly v jižní řadě jsou odsazeny dále a posunuty tak, aby lépe vyhovovaly pokynům pro fyzické distancování ve vztahu k banketovým lavicím podél jižní stěny . Severní řada je upravena tak, aby se přidal další stůl poblíž dveří na nádvoří a rozšířil se prostor pro přístup k toaletě a výdejní prostor . Obě řady stolů jsou upraveny tak, aby se rozšířil prostor mezi stoly ve středu restaurace .
Upravené rozvržení
Podobné úpravy Generativní návrh se provedou pro obě venkovní jídelny. Výsledkem úprav je přidání čtyř stolů v přední části restaurace a tří stolů v zadní části restaurace. Kuchyň a obslužné části v restauraci jsou jasněji vymezeny. Prostor pro vyzvednutí objednávek je v oblasti, která byla dříve barem, poblíž vchodu, aby se omezil kontakt s veřejností u vchodu do restaurace.
Po dokončení rozvržení zvyšte provozní efektivitu a bezpečnost pomocí nástroje Trasa cesty, který vám umožní porozumět toku provozu v prostoru. Stoly, kolem nichž probíhá menší pohyb, by měly být během provozu restaurace obsazeny zákazníky jako první, aby se minimalizovalo ohrožení usazených hostů.
Při porovnání nového rozvržení se starým má nový prostor 81 vnitřních míst k sezení a 28 nových venkovních míst. Původní rozvržení mělo celkem 98 vnitřních míst k sezení. Bylo nutné omezit velikost a počet vnitřních míst k sezení. Avšak za předpokladu, že přidané venkovní posezení lze využívat po dobu čtyř měsíců, pak se celkové příjmy restaurace po přestavbě sníží přibližně jen o 9 %.
|
Existující rozvržení |

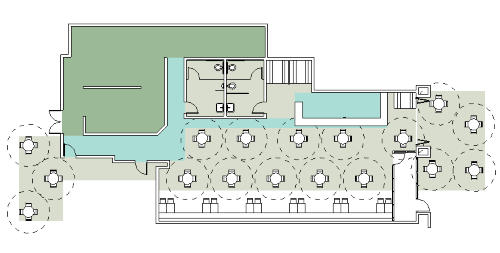

Nové rozvržení |
