Možnosti zlepšení spojů stěn při použití variant návrhu.
Při práci s variantami návrhů funguje začištění spojů mezi stěnami v hlavním modelu a stěnami v hlavní variantě normálně. Začištění stěn mezi hlavním modelem a vedlejšími variantami nemusí fungovat. Aby se zamezilo vzniku nesprávných spojů stěn mezi hlavním modelem a vedlejšími variantami, přemístěte stěnu z hlavního modelu do všech variant návrhu. Viz část Přemístění prvků z modelu do varianty návrhu. V následujícím příkladu jsou stěny hlavního modelu znázorněny modře.
|
|

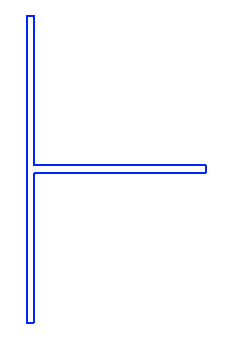

| Stěny zahrnuté v hlavním modelu | |
|
|

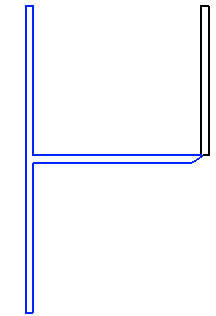

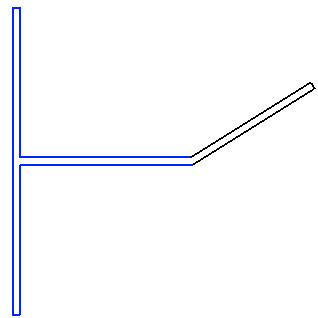

| Hlavní varianta jako diagonální stěna | Vedlejší varianta jako svislá stěna (vodorovná stěna udržuje spojení geometrie z hlavní varianty) |
|
|

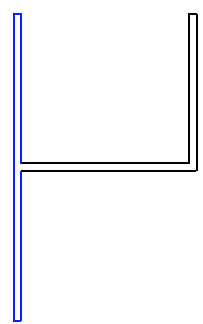

| Vodorovná a diagonální stěna jako hlavní varianta | Vodorovná a svislá stěna jako vedlejší varianta |
Aby se předešlo výše uvedenému problému se spoji stěn ve vedlejší variantě, přidejte do této varianty horizontální stěnu. Spoj se pak začistí správně, jak je ukázáno. Viz část Spoje stěn.
