Definování vzorce rovnosti

Definujte alternativní popisek pro 2 nebo více po sobě jdoucích a rovných hodnot segmentů kóty.

Pomocí vzorce rovnosti pro zarovnané, lineární nebo úhlové typy kót je možné zadat jeden alternativní popisek pro vícesegmentovou kótu rovnosti. Pokud například kóta obsahuje 3 po sobě jdoucí 150mm segmenty a chcete zobrazit jeden popisek 3 x 150 mm = 450 mm místo tří 150 mm nebo ekvivalentních popisků, použijte vzorec. Definice vzorce ve vlastnostech typu kóty určuje formát popisku.

Vytvoření vzorce

Otevření dialogu Vzorec pro rovnost kót

1. Vyberte řetězec kót.
2. Na paletě Vlastnosti klikněte na možnost (Upravit typ).
3. V dialogu Vlastnosti typu vyberte v části Ostatní klikněte na tlačítko vzorce rovnosti (zobrazí se aktuálně definovaný vzorec, pokud existuje).

   Zobrazí se dialog Vzorec pro rovnost kót.

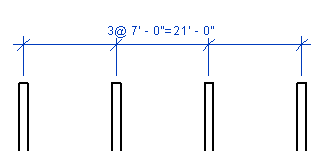

Vyberte parametry, které mají popisek definovat. Chcete-li například vytvořit vzorec, který zobrazuje popisek podobný následujícímu:

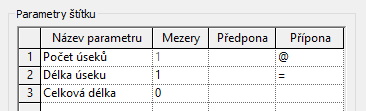

Vytvořte vzorec pomocí následujících parametrů a znaků:

Parametry se přidávají a odstraňují tak, že je přesunujete mezi okny:

• Zvýrazněte parametr v okně Parametry kóty a kliknutím na tlačítko (Přidat parametr) jej přesuňte do okna Parametry štítku.
• Zvýrazněte parametr v okně Parametry štítku a kliknutím na tlačítko (Odebrat parametr) jej přesuňte do okna Parametry kóty.
• Je-li třeba, přidejte mezeru, předponu nebo příponu a vytvořte vzorec.

Štítky zobrazí svoje parametry od prvního po poslední (shora dolů) tak, jak jsou uvedeny v okně Parametry štítku. Pořadí štítku můžete změnit tak, že zvýrazníte parametr a přesunete jej pomocí tlačítka (Přesunout parametr nahoru) nebo tlačítka (Přesunout parametr dolů).
