Na určitou dobu můžete zobrazit vazby kót a zarovnání v pohledu a vyřešit potíže nebo upravit prvky v modelu.
Videofilm: Zobrazení vazeb- V části Zobrazit ovládací panel klikněte na tlačítko
(Zobrazit vazby).
Na kreslicí ploše Zobrazit vazby se zobrazí barevné ohraničení, které označuje, že se nacházíte v režimu Zobrazit vazby. Všechny vazby se zobrazí barevně a prvky modelů budou zobrazeny v půltónech (šedé).
Poznámka: Aby bylo možné snadněji zobrazit vazby v tomto režimu, ujistěte se, zda není vybrána možnost zobrazení Tenké čáry (karta Pohled
panel Grafika
Tenké čáry).
- Vyberte vazbu ke zvýraznění prvků, které jsou zavazbeny.

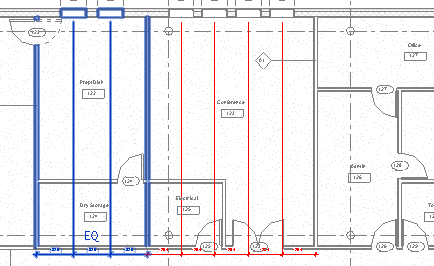

V následujícím příkladu je vybrána vazba na levé straně a také jsou zvýrazněny dvě zavazbené stěny a dvě zavazbená okna.
- Volitelné: Vazbu můžete odebrat jejím odstraněním nebo odemknutím.
Poznámka: Vazby, které byly přidány v režimu náčrtu pro prvek, se zobrazí v půltónech. Dvojitým kliknutím na prvek zadejte režim náčrtu k úpravě nebo k odstranění vazby.
- Pod položkou Zobrazit ovládací panel kliknutím na tlačítko
ukončete režim Zobrazit vazby.
