Můžete vytvořit referenční čáru, kterou lze použít při vytváření geometrie modelu nebo k vytvoření vazeb geometrie.
V Editoru rodin můžete přidat referenční čáru do libovolného pohledu a s využitím stejných nástrojů a technik kreslení jako při přidávání čar modelu. Když nakreslíte referenční čáru, zobrazí se jako jednoduchá čára.
V pohledu, kde je styl zobrazení nastaven na skryté čáry nebo drátový model, se nakreslená čára zobrazí jako plná čára a přesahy roviny se zobrazí přerušovanými čarami.
Referenční čáry lze otáčet, zatímco referenční roviny ne. Chcete-li otočit rodinu prvků nebo dílčích komponent, doporučujeme použít referenční čáry.
Referenční čáry navíc umožňují úpravu koncových bodů úhlů, pokud existuje známá délka.
Chcete-li přidat referenční čáru
- V Editoru rodin klikněte na kartu Vytvořit
panel Srovnávací rovina
(Referenční čára).
- Pomocí nástrojů kreslení načrtněte čáru.
Čára se zobrazí jako samostatná plná čára, dokud se nevybere nebo nezvýrazní během předběžného výběru.

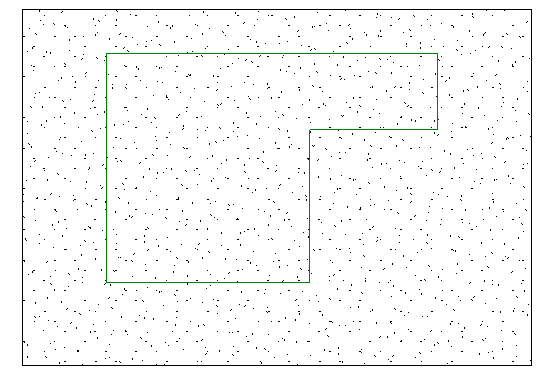

Příklad referenčních čar nakreslených jako křivka
Při výběru nebo zvýraznění se zobrazí asociované roviny podle aktivního pohledu.
- Chcete-li použít referenční čáry a lineární kóty k řízení geometrie modelu:
- Zarovnejte plochu prvku modelu k referenční čáře a zamkněte ji.
- Přidejte kótovací čáru, která odkazuje na referenční čáru, a označte ji štítkem jako parametr instance nebo typu.
- Ohněte model tak, že v dialogu Typy rodin změníte hodnotu a tu použijete.
