V půdorysném pohledu se připojené prvky konstrukčních betonových rámových konstrukcí zobrazují nepravidelně nebo při určení střední nebo jemné úrovně detailu pohledu zmizí části jejich geometrie.
Problém: Rovina řezu rozsahu pohledu protíná geometrii prvků betonových rámových konstrukcí. U nepravidelně tvarovaných betonových nosníků je úplná geometrie obvykle zobrazena ve všech třech úrovních detailu. Při spojení bude však prvky rámových konstrukcí možné ořezávat vloženými a budou se v nich zobrazovat roviny řezů.
Toto chování lze vysvětlit například na výplňovém stěnovém nosníku s lištami. Čárkovaná zelená čára v následující profilu stropnice představuje vnímanou rovinu řezu pohledu.
Při určení úrovní detailu jsou rozdíly v chování mezi nepřipojenými a připojenými prvky rámových konstrukcí lépe patrné.

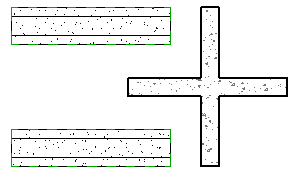

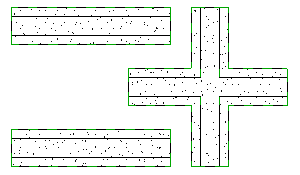

| Úroveň detailu: hrubá | Úroveň detailu: střední nebo jemná |
|
|
U středních nebo jemných úrovní detailu zůstanou nepřipojené nosníky neořezané a připojené nosníky budou odpovídat rovině řezu rozsahu pohledu.
Řešení: Upravte nastavení rozsahu pohled tak, aby zahrnoval celý prvek. V některých případech může být v daném pohledu nutné použít filtry a skrýt nebo izolovat prvky.
