Při použití čar náčrtu v pohledu se vzory povrchů zobrazí s nepřesnostmi nebo nežádoucími nesrovnalostmi.

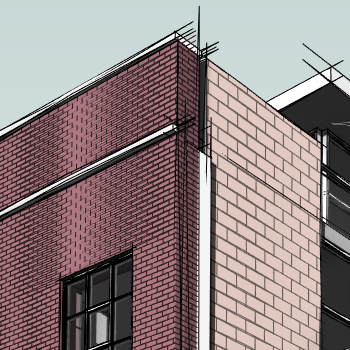

Problém: V pohledu jsou povolené čáry náčrtu. V místě zobrazení vzorů povrchů se pomocí čar náčrtu vytvoří vzor moaré, vizuální šum nebo nesrovnalosti. Tento efekt se týká prvků, u kterých se zobrazují vzory povrchů v malém měřítku, včetně dřevěné podlahy, střešní tašky, cihlové stěny a šindele.
Tyto efekty způsobují roztřesení čar (včetně vzorů povrchů) v modelu. Při použití čar náčrtu v pohledu jsou dlouhé čáry roztřesenější než krátké čáry. Kvůli tomu se mohou u některých součástí daného prvku vytvořit různé vzory.
Řešení: Pro dosažení požadovaného efektu proveďte jednu z následujících akcí:
- Vypnutí vzorů povrchů pro dané prvky: Klikněte pravým tlačítkem na prvek a klikněte na příkaz Přepsat zobrazení v pohledu a na možnost
Podle prvku nebo Podle kategorie. Rozbalte vzory povrchů a zrušte zaškrtnutí políčka Viditelné.
- Snižte hodnotu nastavení možnosti Roztřesení v dialogu Možnosti grafického zobrazení.
