Povrchy modelu vykazují nerovnoměrné vybarvení, neostré zobrazení, trojúhelníkové zobrazení nebo jiné artefakty. Povrchy při otáčení nebo přibližování pohledu zdánlivě blikají.

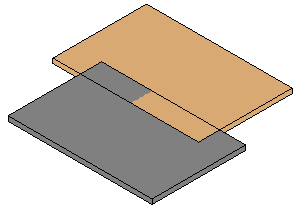

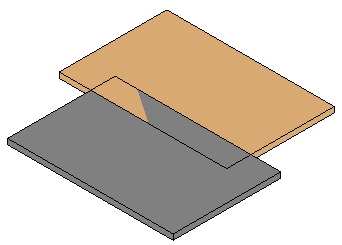

Například v místech, kde se tato podlaží překrývají, se při přiblížení a oddálení pohledu mění barvy.
Tyto efekty můžete zaznamenat v následujících situacích:
- Když se překrývají vzorované nebo barevné povrchy
- Když mají plochy různé barvy, například v pohledech, jejichž styl zobrazení je Stínovaný, Realistický nebo Konzistentní barvy
- Při výběru prvků v pohledu, jehož styl zobrazení je Skryté hrany
- Když jsou dvě podlaží nebo dvě stěny modelovány na sobě
- Když stěny a podlaží sdílí plochu
Blikání povrchů modelů se s největší pravděpodobností vyskytuje při otáčení nebo přibližování pohledu, jehož styl zobrazení je Stínovaný, Realistický nebo Konzistentní barvy.
Problém: Tento problém nastává, když dva povrchy plochy modelované na stejné rovině (koplanární povrchy) mají různé barvy nebo vzory. Software nemůže zjistit, který povrch se má kreslit nahoře, takže nakreslí oba a výsledkem jsou nežádoucí grafické artefakty.
Řešení: Proveďte některý z následujících úkonů:
- Pomocí nástroje Připojit geometrii slučte geometrii do jednoho prvku.
- Upravte náčrt podlaží, aby hrana nebyla koplanární se stěnou.
- Upravte geometrii stěn tak, aby stěny nebyly koplanární. Pokud se například překrývají dvě roviny, odsaďte je o malý úsek od sebe.
