Funkce vytváření zpráv umožňuje při použití s funkcí mapování dat mapovat na kreslicí plochu data zprávy a vytvořit tak grafický přehled stavu a vývoje modelu.
Tato informace umožňuje snadnější sledování návrhů a projektů prostřednictvím jejich životních cyklů. Můžete generovat zprávy dat modelu na základě jedné ze šablon, které jsou dodávány s klientem. K funkci vytváření zpráv se přistupuje z dialogu Mapování dat.
Šablony zpráv
S aplikací Autodesk Vault Client je dodáváno několik šablon zpráv. Tyto šablony zpráv obsahují paletu barev pro graf, šablony však neurčují, která barva je přiřazena k danému prvku grafu. Při použití funkce mapování dat můžete určit, jak budou prvky grafu barevně rozlišeny. Barevné označení prvků grafu umožňuje rychlé opakovatelné prohlížení dat modelu.

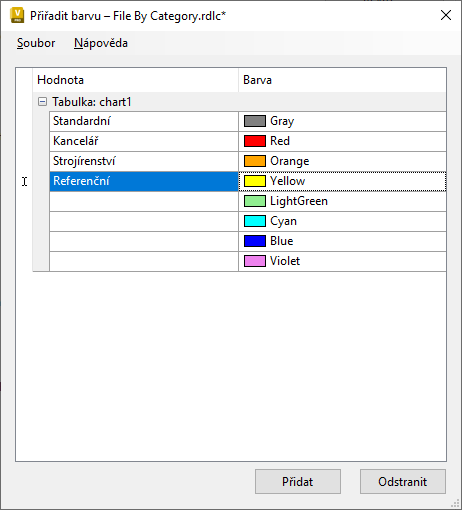

V aplikaci Autodesk Vault Client můžete v dialogu Přiřadit barvu přiřadit standardní barevné mapování. K tomuto dialogu přejdete kliknutím na položky Nástroje ►Správa ►Nastavení úložiště. Klikněte na kartu Chování a potom klikněte v poli Správa zprávy na tlačítko Definovat.
Typy zpráv
Funkce vytváření zpráv umožňuje data zobrazit ve čtyřech různých grafech:
- výsečový graf,
- prstencový graf,
- sloupcový graf,
- skládaný sloupcový graf.
