Abgerundete Ecken

Die Steuerelemente für abgerundete Ecken gestalten die Kanten von Objekten weicher, ohne ihre Geometrie zu ändern.

• Material-/Map-Übersicht > Ein Autodesk-Material wählen > Rollout "Abgerundete Ecken"
Anmerkung: Autodesk-Materialien werden nicht im Browser angezeigt, wenn der aktive Renderer diese nicht unterstützt. Nicht alle Autodesk-Materialien unterstützen abgerundete Ecken.

Dass mit dem Computer erstellte Bilder unrealistisch erscheinen, liegt unter anderem daran, dass die Ecken von Objekten standardmäßig geometrisch scharf sind. In der realen Welt sind die meisten Kanten auf die eine oder andere Weise leicht abgerundet, gefast oder abgenutzt. Diese Ecken "fangen das Licht ein", wodurch Glanzlichter entstehen, die die Kanten ansprechender aussehen lassen.

Viele Autodesk-Materialien bieten die Möglichkeit, zum Zeitpunkt des Renderns abgerundete Ecken zu simulieren. Diese Funktion dient zur Beschleunigung des Modelliervorgangs, und Sie müssen die Kanten bei Objekten wie Tischplatten nicht extra abrunden.

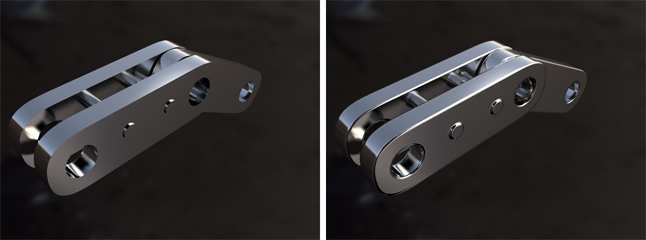

Links: Keine abgerundeten Ecken

Rechts: Abgerundete Ecken

Beim Effekt abgerundete Ecken handelt es sich nicht um eine Verschiebung. Er hat keine Auswirkung auf die Geometrie, sondern ist lediglich ein Schattierungseffekt wie das Relief-Map.

Die Abrundung wird auf konvexe Ecken und Oberflächen angewendet, die sich schneiden. Auf konkave Ecken, die sich lediglich berühren, hat der Effekt keine Auswirkung. Damit der Effekt auch auf konkave Ecken angewendet wird, müssen die Objekte ein wenig ineinander geschoben werden. Dieser Effekt wurde jedoch für gerade Kanten konzipiert, der Erfolg bei kurvenreichen, komplexen Überschneidungen kann nicht garantiert werden.

Benutzeroberfläche

Anmerkung: Nicht alle Autodesk-Materialien unterstützen abgerundete Ecken.

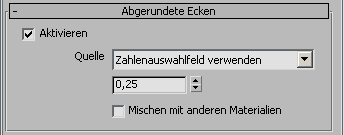

Für abgerundete Ecken gibt es drei Steuerelemente:

Aktivieren

Bei Aktivierung dieses Kontrollkästchens werden Ecken und gerade Kanten beim Rendern abgerundet. Vorgabe = Deaktiviert.

Quelle

In dieser Dropdown-Liste können Sie wählen, ob für den Radius zum Abrunden der Ecken und Kanten ein Wert oder ein Map verwendet werden soll.

• [Zahlenauswahlfeld "Rundungsradius"]

  Legt den Radius für die Abrundung der Ecken/Kanten fest. Vorgabe = 0,25.

• [Map-Schaltfläche]

Klicken Sie auf die Schaltfläche, um diesem Parameter ein Map zuzuweisen (im erweiterten Material-Editor können Sie auch die Ausgangsbuchse "Abgerundete Ecken" vernetzen). Beim Zuordnen des Rundungsradius werden Variationen beim Umfang der Eckenabrundung erstellt.

Mit anderen Materialien verschmelzen

Standardmäßig wird der Abrundungseffekt nur auf Oberflächen desselben Materials angewendet. Wenn Sie diese Option aktivieren, wird die Abrundung auf alle Materialien angewendet. Vorgabe = Deaktiviert.

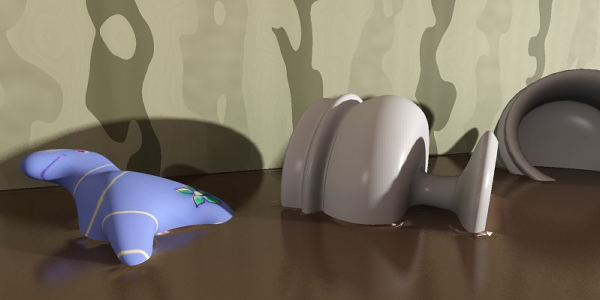

In der folgenden Abbildung werden die Kanten der geschmolzenen Schokolade und der darin versunkenen Objekte abgerundet, obwohl es sich um verschiedene Materialien handelt. Tatsächlich ist die geschmolzene Schokolade eine vollständig flache Ebene.

Objekte in geschmolzener Schokolade
