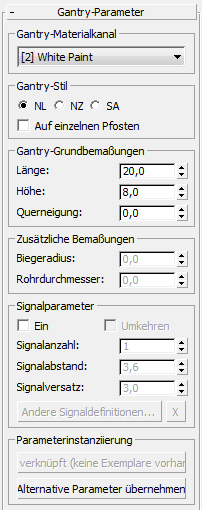

Rollout Gantry-Parameter

Enthält Steuerelemente für Gantry-Objekte.

• Civil View-Explorer > Gruppe „Oben“ > Zweig „Civil View-Objekte“ > Zweig „Platzierte Objekte“ > Den Eintrag „Möbel“ auswählen. > Rollout „Objektliste“ > Ein Gantry-Objekt aus der Liste auswählen. > Rollout „Gantry-Parameter“
• Wählen Sie in einem Ansichtsfenster ein Gantry-Objekt aus. > Civil View-Explorer > Gruppe „Unten“ (kontextbezogen) > Rollout „Gantry-Parameter“

Im Allgemeinen gilt, wenn Sie den Objektplatzierungsstil-Editor verwenden, um eine Reihe von parametrischen Objekten in einem einzigen SOS-Element zu platzieren, werden die Objekte als Instanzen verknüpft. Dies bedeutet, dass sich Änderungen der folgenden Parameter auf alle Objekte im Auswahlsatz auswirken. Informationen zum Aufheben der Verknüpfung solcher Instanzen finden Sie unter Parameterinstanziierung.

Gantry-Materialkanal

Standardmäßig verwenden parametrische Gantrys von Civil View das Material „CivilViewObjects“. In dieser Liste können Sie auswählen, welcher Materialkanal innerhalb dieses Materials verwendet werden soll, um die Oberfläche des Hauptrahmens des Gantry-Objekts darzustellen (mit Ausnahme von Schildern, Signalen, Fundamenten usw.).

Bereich Gantry-Stil

Hier können Sie den Stil des Gantrys auswählen:

• NL Verfügt über A-förmige Träger und ein überstehendes Gitter.

  Wenn Sie die Option Auf einzelnen Pfosten beschränken aktivieren, wird die Überkopfgeometrie in ein Gantry des Stils "Uithouder" mit rechteckiger Kontur geändert.

• NZ Verfügt über ein einzelnes verankertes, zylindrisches Rohr.
• SA Verfügt über ein einzelnes verankertes, rechteckiges Rohr.

Auf einzelnen Pfosten beschränken?

Wenn diese Option aktiviert ist, wird das Gantry durch einen einzelnen Pfosten gehalten und der Überkopfteil ist freitragend über der Straße.

Bereich Gantry-Grundbemaßungen

Länge

Legt die Länge des Gantrys fest.

Höhe

Legt die Höhe des Gantrys fest.

Querneigung

Legt die relative vertikale Position jedes Gantry-Fußes fest.

Mit dieser Einstellung können Sie dafür sorgen, dass beide Beine des Gantrys auf dem Boden stehen, wenn das Gantry auf einer geneigten Oberfläche platziert wird.

Bereich Zusätzliche Bemaßungen

Nur für die NZ- und SA-Gantry-Stile verfügbar.

Biegeradius

Legt den Radius zwischen den vertikalen und den horizontalen Teilen des Gantrys fest.

Rohrdurchmesser

Legt den Durchmesser des Rohrs fest.

Bereich Signalparameter

Nur für Gantrys mit NL-Stil.

Ein

Wenn diese Option aktiviert ist, werden dem Gantry Signale hinzugefügt.

Umkehren

Wenn diese Option aktiviert ist, wird das Signal auf die andere Seite des Gantrys verschoben.

Signalanzahl

Legt die Anzahl der Standard-Verkehrssignale am Gantry fest.

Signalabstand

Legt den horizontalen Versatz zwischen angrenzenden Verkehrssignalen fest (gemessen von Mitte zu Mitte).

Signalversatz

Legt den Versatz des ersten Verkehrssignals von der Seite des Gantrys fest.

Andere Signaldefinitionen

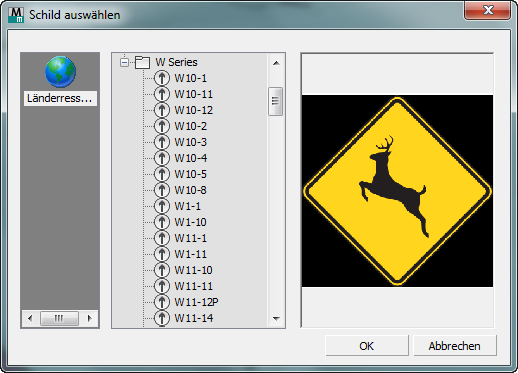

Klicken Sie auf eine Schildflächendefinition, um sie aus den Standard-Schildobjektbibliotheken von Civil View zuzuweisen. Die Signalfläche wird auf die Vorderseite aller Signale angewendet.

Civil View ignoriert die Größe der Größenfläche aus der Bibliotheksdefinition. Das Schildflächenbild wird über die volle Breite und Höhe aller angezeigten Standardsignalflächen drapiert.

[Schaltfläche in Form eines "X"]

Klicken Sie auf diese Schaltfläche, um die aktuelle Signalfläche von allen Signalen zu entfernen.

Bereich "Parameterinstanziierung"

Ermöglicht die gemeinsame Nutzung oder Instanziierung von Objekten desselben Basistyps.

Weitere Informationen finden Sie unter Parameterinstanziierung.
