Diese Einstellungen verwenden Sie zum Anwenden der Angelpunkt-Operation auf Polygone im interaktiven Manipulationsmodus.
-
Ein Objekt des Typs "Poly bearbeiten" oder ein bearbeitbares Poly-Objekt auswählen. >
Modifikatorgruppe > Unterobjektebene Polygon > Rollout Polygone bearbeiten >
Angelpunkt von Kante > (Einstellungen)
-
Ein Objekt des Typs "Poly bearbeiten" oder ein bearbeitbares Poly-Objekt auswählen. > Unterobjektebene Polygon > Quad-Menü > Quadrant Extras 2 > Angelpunkt von Kante > (Einstellungen)
-
Ein Objekt des Typs "Poly bearbeiten" oder ein bearbeitbares Poly-Objekt auswählen. > Multifunktionsleiste > Registerkarte Modellierung > Gruppe Polygon-Modellierung >
Unterobjektebene (Polygon) > Gruppe Polygone > Umschalttaste + Klick auf
(Angelpunkt) oder aus der Dropdown-Liste Angelpunkt: Einstellungen auswählen.
Benutzeroberfläche
Wenn Caddy-Steuerung aktivieren aktiviert ist, wird für Angelpunkt von Kante die Caddy-Benutzeroberfläche verwendet, andernfalls das vorgabegemäße Einstellungsdialogfeld. Weitere Informationen zur Verwendung der Steuerelemente des Caddys finden Sie im Abschnitt Benutzeroberfläche "Caddy".

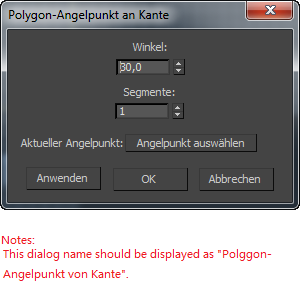

Links: Caddy-Benutzeroberfläche, rechts: Standarddialogfeld
-
Winkel -
Legt den Drehwinkel um den Angelpunkt fest. Ausgewählte Polygone nach außen oder innen drehen, indem Sie einen positiven bzw. negativen Wert angeben.
-
Segmente -
Legt die Anzahl der Polygone fest, in die jede extrudierte Seite unterteilt wird. Diese Einstellung gilt auch für manuell um einen Angelpunkt gedrehte Polygone.
-
Angelpunkt auswählen -
Klicken Sie auf Angelpunkt auswählen, und klicken Sie dann auf eine Kante, um diese als Angelpunkt auszuwählen. Nachdem Sie einen Angelpunkt bestimmt haben, wird der Kreis im Symbol der Schaltfläche gefüllt dargestellt, und wenn Sie mit der Maus auf die Schaltfläche zeigen, wird die Beschriftung "Kante Nr." angezeigt. Hierbei steht "Nr." für die ID-Nummer der Angelpunktkante.
Dieser Angelpunkt wird für alle nachfolgenden, über diesen Caddy durchgeführten Angelpunkt-Operationen verwendet. Um eine Angelpunkt-Operationen auf mehrere Polygone anzuwenden, die jeweils um eine eigene Seite gedreht werden sollen, müssen Sie den Angelpunkt jedes Mal neu auswählen.
_____
-
OK -
Wendet die Einstellungen auf die aktuelle Auswahl an und schließt den Caddy. Tastaturkurzbefehl: EINGABETASTE
-
Anwenden und fortfahren -
Wendet die Einstellungen auf die aktuelle Auswahl an und behält sie für die Vorschau bei, sollten Sie anschließend die Auswahl ändern. Tastaturkurzbefehl: Strg+EINGABETASTE
-
Abbrechen -
Schließt den Caddy, ohne die Einstellungen auf die aktuelle Auswahl anzuwenden. Eine vorherige Ausführung von Anwenden und fortfahren wird nicht rückgängig gemacht. Tastaturkurzbefehl: Esc
