Quad-Patch

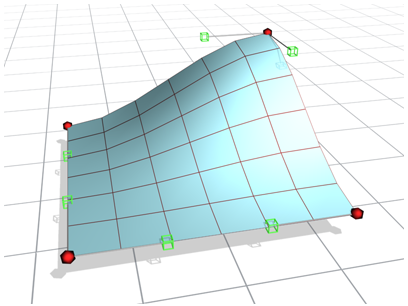

Bei der Option "Quad-Patch" wird ein flaches Raster mit vorgabegemäß 36 sichtbaren rechteckigen Flächen erstellt. Durch eine verdeckte Linie wird jede Fläche in zwei dreieckige Flächen unterteilt, sodass insgesamt 72 Flächen erzeugt werden.

• Erstellungsgruppe > Geometrie > Patchraster > Rollout Objekttyp > Quad-Patch
• Vorgabe-Menü: Menü Erstellen > Patchraster > Quad-Patch
• Alternatives Menü: Menü Objekte > NURBS und Patches > Quad-Patch

Prozeduren

So erstellen Sie ein Quad-Patch

1. Aktivieren Sie in der Erstellungsgruppe die Option Geometrie. Wählen Sie aus der Dropdown-Liste die Option "Patchraster" aus, und klicken Sie dann im Rollout "Objekttyp" auf "Quad-Patch".
2. Definieren Sie durch Ziehen in ein beliebiges Ansichtsfenster die Länge und Breite für das Patch.

So bearbeiten Sie ein Quad-Patch

1. Wählen Sie ein Quad-Patch aus.
2. Klicken Sie in der Modifikatorgruppe mit der rechten Maustaste auf "Quad-Patch" in der Stapelansicht, und wählen Sie anschließend "Bearbeitbares Patch".

   Das "Quad-Patch" wird bis zu einem bearbeitbaren Patch ausgeblendet.

3. Klicken Sie im Auswahl-Rollout Bearbeitbares Patch auf Scheitelpunkt.
4. Wählen Sie in einem beliebigen Ansichtsfenster einen Scheitelpunkt auf dem Patch-Objekt aus, und verschieben Sie den Scheitelpunkt, um die Oberflächentopologie zu ändern.

   Scheitelpunkte und Vektoren können mit dem Modifikator "Bearbeitbares Patch" animiert werden.

Mithilfe der Option "Kante" auf Unterobjektebene können Sie entlang jeder Kante Patches hinzufügen. Ausgehend von einem einzelnen Patch können Sie komplexe Patch-Modelle erstellen.

Durch Hinzufügen von Patches und Bearbeiten von Patch-Scheitelpunkten wird ein Ohr erstellt.

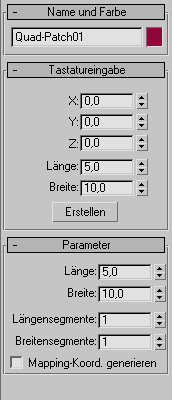

Benutzeroberfläche

Rollout "Name und Farbe"

Mit dem Rollout "Name und Farbe" können Sie Objekte umbenennen und die dazugehörige Drahtgittermodellfarbe ändern.

Rollout "Tastatureingabe"

X/Y/Z

Legt den Mittelpunkt des Patches fest.

Länge

Legt die Länge des Patches fest.

Breite

Legt die Breite des Patches fest.

Erstellen

Auf der Grundlage der Werte für "XYZ", "Länge" und "Breite" wird ein Patch erstellt.

Rollout Parameter

Länge, Breite

Legen die Rastermaße in der aktuellen Einheit fest.

Längen- und Breitensegmente

Legen die Anzahl von Flächen für die Länge und die Breite des Rasters fest. Vorgabe = 1.

Die Dichte für ein Quad-Patch nimmt stark zu, wenn Sie die Anzahl der Segmente erhöhen. Ein Quad-Patch mit zwei Segmenten auf einer Seite enthält 288 Flächen. Es sind höchstens 100 Segmente möglich. Durch hohe Segmentwerte kann die Leistung verringert werden.

Mapping-Koordinaten generieren

Erstellt Map-Koordinaten für die Zuweisung von Mapping-Materialien. Vorgabe = Deaktiviert.
