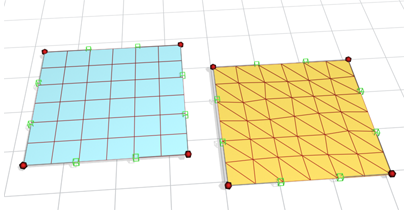

Sie können zwei Arten von Patch-Oberflächen in Rasterform erstellen: Quad-Patch und Tri-Patch. Patchraster werden als flache Ebenenobjekte begonnen, können jedoch in beliebige 3D-Oberflächen geändert werden, indem Sie entweder einen Modifikator "Patch bearbeiten" verwenden oder in der Modifikatorgruppe den Modifikatorstapel des Rasters bis zum Objekttyp "Bearbeitbares Patch" ausblenden.
-
Erstellungsgruppe >
(Geometrie) > Patchraster
Patchraster sind praktisches "Baumaterial" für benutzerdefinierte Oberflächen und Objekte oder zum Hinzufügen von Patch-Oberflächen zu bestehenden Patch-Objekten.
Sie können die Oberfläche eines Patch-Objekts mit verschiedenen Modifikatoren animieren, wie z. B. Beugen und Morphen. Kontrollscheitelpunkte und Tangentenhaltepunkte einer Patch-Oberfläche können mit dem Modifikator "Bearbeitbares Patch" animiert werden.
Oberflächen-Hilfsmittel
Die Ausgabe des Modifikators "Oberfläche" ist ein Patch-Objekt. Patch-Objekte stellen eine flexible Alternative zur Netz- und NURBS-Modellierung und -Animation dar.
Quad-Patch und Tri-Patch
Bearbeitbare Patches
Sie können ein Patchgrundraster in ein bearbeitbares Patch-Objekt umwandeln. Das bearbeitbare Patch-Objekt verfügt über verschiedene Steuerelemente, mit denen Sie das Objekt selbst und seine Unterobjekte manipulieren können. So können Sie z. B. auf der Unterobjektebene Scheitelpunkt Scheitelpunkte verschieben oder deren Bezier-Haltepunkte anpassen. Mithilfe von bearbeitbaren Patch-Objekten können Sie Oberflächen erstellen, deren Form flexibler und ungleichmäßiger ist als die der grundlegenden rechteckigen Patch-Objekte.
Wenn Sie ein Patch in ein bearbeitbares Patch umwandeln, können Sie seine Erstellungsparameter anschließend nicht mehr anpassen oder animieren.
Prozeduren
So erstellen Sie ein Patchraster:
- Klicken Sie in der Erstellungsgruppe auf (Geometrie). Wählen Sie aus der Dropdown-Liste die Option Patchraster aus, und klicken Sie dann im Rollout Objekttyp auf Quad-Patch oder Tri-Patch.
- Erstellen Sie ein Patch durch Ziehen über ein beliebiges Ansichtsfenster.
Benutzeroberfläche
- Automatisches Raster
-
Verwendet für die Erstellung des Patches die Oberflächennormale als Ebene. Klicken Sie auf einen Patchtyp, und ziehen Sie anschließend mit der Maus auf einer Oberfläche in einem Ansichtsfenster.
