Ordnen Sie Beschriftungen in Zeichnungen mithilfe einer bestehenden Referenzbeschriftung und einer Reihe vordefinierter Regeln an.
So greifen Sie auf den Befehl Beschriftungen anordnen zu:
- Klicken Sie mit der rechten Maustaste auf eine Beschriftung in einer Zeichnung.
- Wählen Sie Beschriftungen anordnen im Kontextmenü aus.
Anmerkung: Der Befehl funktioniert, wenn nur eine Beschriftung ausgewählt ist. Befinden sich mehrere Beschriftungen im gleichen Auswahlsatz, wird die Option abgeblendet.
Der Befehl fragt nur nach den anzuordnenden Beschriftungen, wenn er für eine als Referenz genutzte Beschriftung verwendet wird. Der Befehl kann eine oder mehrere Beschriftungen anordnen, und es wird eine Mehrfachauswahl durch Klicken auf die Beschriftungen oder Verwenden einer Einlagenauswahl übernommen.
Mit dem Befehl werden nur Beschriftungen angeordnet. Andere Objekte oder Beschriftungen innerhalb der Einlagenauswahl werden nicht verschoben.

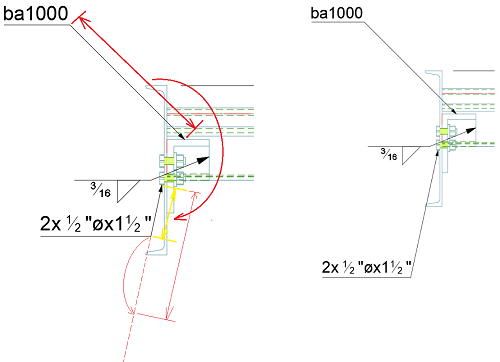

Die durch den Befehl Anordnen verwendeten Regeln sind:
- Er liest den Abstand der Führungslinie zwischen dem Einfügepunkt und dem Pfeil aus der Referenzbeschriftung.
- Er wendet diesen Abstand auf die zur Anordnung ausgewählten Beschriftungen an. Wenn dieser Abstand angewendet wird, werden die angeordneten Beschriftungen verschoben.
Anmerkung: Die Verschiebung ist nur entlang der Richtung der Führungslinie der Zielbeschriftung beschränkt. Daher bleiben der Winkel der Führungslinie zum Objekt oder der Beschriftungstext konstant.
