Beispiel: Verwenden der Methode Mit Zeichnungsnummer

Hier werden die Schritte für die Verwendung der Methode Mit Zeichnungsnummer für die Positionierung von Einzelteilen und Baugruppen im 3D-Modell beschrieben.

1. Erstellen Sie die Teile Ihres Modells, und verbinden Sie sie mit Schweißnähten und Schrauben, um Baugruppen zu erstellen.
   Anmerkung: Schweißnähte und Schrauben können für Verbindungen an der Baustelle oder in der Werkstatt verwendet werden. Bei werkstattseitigen Verbindungen erhalten Sie Baugruppen im 3D-Modell, bei Baustellenverbindungen hingegen nicht.
2. Weisen Sie die Präfixe zu, bevor Sie die Positionierung durchführen. Weitere Informationen finden Sie unter Informationen zu Präfixen.
3. Nachdem Sie die Modellierung abgeschlossen haben, weisen Sie die Hauptteile von Baugruppen zu.
4. Aktivieren Sie die Präfixe, indem Sie das Kontrollkästchen Präfix anwenden im Dialogfeld Präfix aktivieren.

5. Klicken Sie auf der Registerkarte Ausgabe Gruppe Teilemarkierung auf (Positionierung), um mit der Positionierung der Teile und Baugruppen zu beginnen.

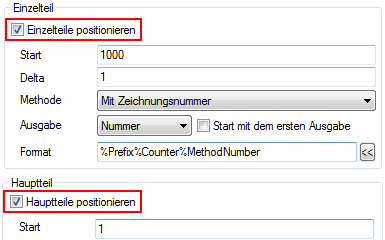

6. Aktivieren Sie im Dialogfeld Gleichteilerkennung die beiden Kontrollkästchen Einzelteile positionieren und Hauptteile positionieren.

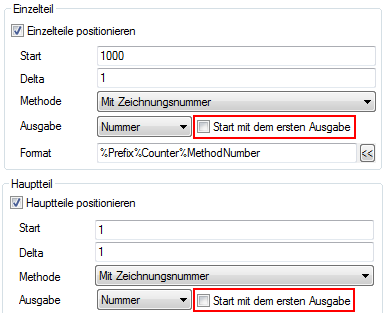

7. Deaktivieren Sie die Kontrollkästchen für Start mit dem ersten Ausgabe:



   Anmerkung: Im Feld Format wird das Format der Informationen für Teile und Baugruppen angezeigt. Hier können Sie nach Bedarf Werte für den Texttyp oder andere Variablen hinzufügen. Das Vorgabeformat lautet: %Prefix%Counter%MethodNumber.
8. Klicken Sie im Dialogfeld Gleichteilerkennung auf Anwenden und schließen Sie das Dialogfeld.

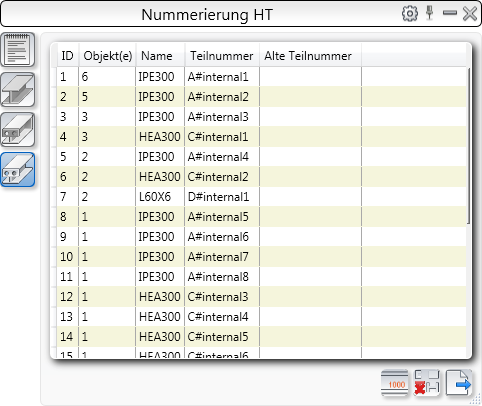

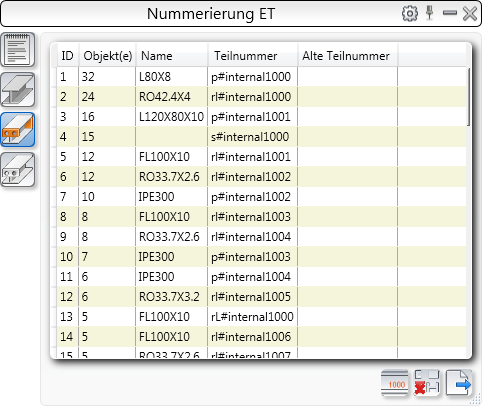

Die Ergebnisse der Positionierung für Einzelteile und Baugruppen werden in der Palette Positionierung angezeigt.

Dabei wird sowohl für Einzelteile als auch für Baugruppen der Wert #internalXX festgelegt, dem ein Präfix vorangestellt wird. #internal-Nummer ist ein Platzhalter, der beim Erstellen von Zeichnungen durch die Zeichnungsnummer ersetzt wird.

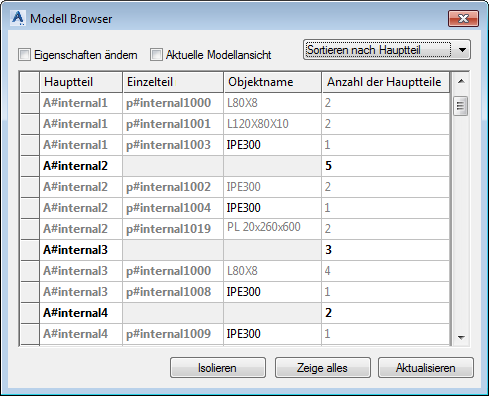

Anmerkung: Um sich einen besseren Eindruck von der Darstellung der Nummern zu verschaffen, öffnen Sie den Modell-Browser, indem Sie in der Befehlszeile MODELBROWSER eingeben:

Verarbeiten der Zeichnungen für Einzelteile und Baugruppen

Nachdem die Positionierung abgeschlossen ist, müssen die Zeichnungen verarbeitet werden. Vorgehensweise:

1. Führen Sie einen Zeichnungsprozess für die Einzelteile aus. In diesem Beispiel müssten Sie Zeichnungsprozesspalette Kategorie 4 - Singleparts - All 02 - All Singleparts - A1 - Fill the sheet wählen.

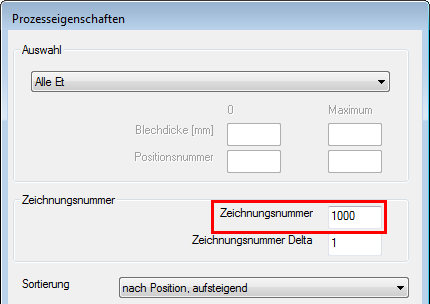

2. Legen Sie im Dialogfeld Prozesseigenschaften im Feld Zeichnungsnummer die benötigte Zeichnungsnummer fest. Diese wird als Teilenummer verwendet. In diesem Beispiel wird die Zeichnungsnummer 1000 festgelegt:



3. Klicken Sie auf OK, um das Dialogfeld Prozesseigenschaften zu schließen.
4. Führen Sie einen Zeichnungsprozess für die Baugruppen aus. In diesem Beispiel müssten Sie Zeichnungsprozesspalette 2- Assemblies - All 02 - All Assemblies - A1 - Fill the sheet wählen.
5. Legen Sie ebenso wie bei Einzelteilen im Dialogfeld Prozesseigenschaften im Feld Zeichnungsnummer die benötigte Zeichnungsnummer fest. Diese wird als Nummer für die Baugruppe (das Hauptteil) verwendet. In diesem Beispiel wird die Zeichnungsnummer 100 festgelegt.
6. Klicken Sie auf OK, um das Dialogfeld Prozesseigenschaften zu schließen.
7. Speichern Sie das Modell.
8. Klicken Sie gegebenenfalls auf der Registerkarte Ausgabe Gruppe Dokumentenmanager auf (Dokumentenmanager), um die Zeichnungen zu aktualisieren.

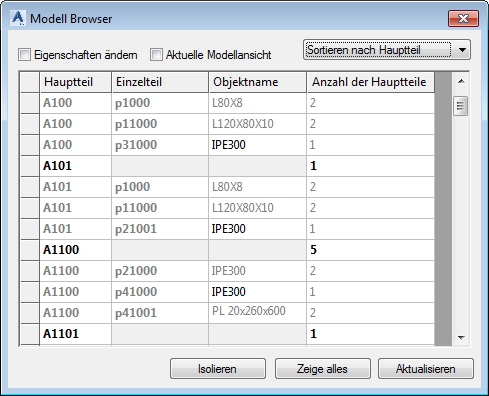

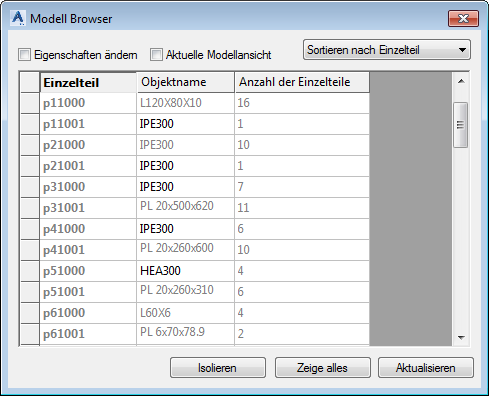

Aktivieren Sie das Kontrollkästchen Modell-Browser, um die Änderungen für die Einzelteile und Baugruppen anzuzeigen.

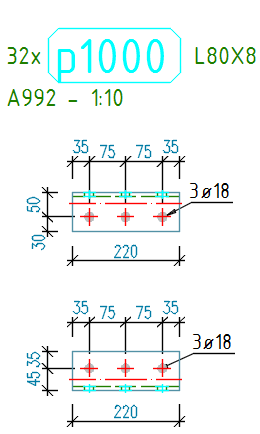

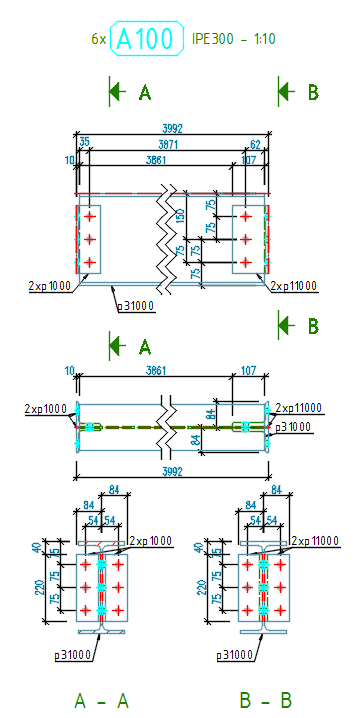

Ihre Positionierungseinstellungen werden außerdem in den Zeichnungsbeschriftungen angezeigt:
