So erstellen Sie mit dem Tragwerksstil-Assistenten einen Tragwerksstil

Gehen Sie wie folgt vor, um einen Tragwerksstil über den Tragwerksstil-Assistenten zu erstellen. Sie können innerhalb des Stils eine Tragwerksform erstellen, die auf eine der 19 verschiedenen Formen im Tragwerkskatalog basiert. Die aktuellen Zeichnungseinheiten legen die Einheiten des Stils fest, den Sie erstellen.

  1. Klicken Sie auf Registerkarte VerwaltenGruppe Stil und DarstellungTragwerksassistent.
  2. Wählen Sie den gewünschten zu erstellenden Typ der Tragwerksform, und klicken Sie auf Weiter.

    Auswählen eines Formtyps für ein Tragwerk

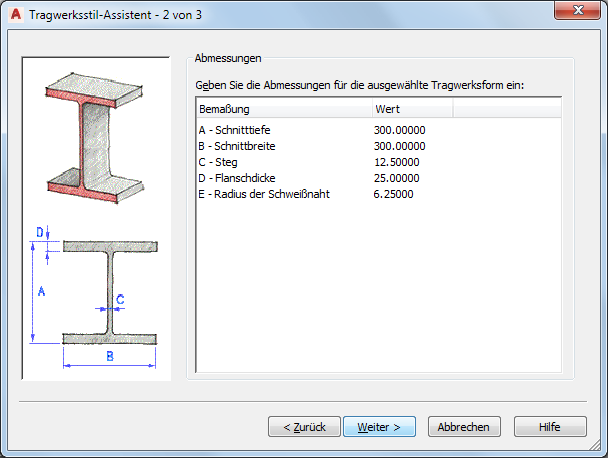

  3. Geben Sie die Bemaßungen für die Form ein, und klicken Sie auf Weiter.

    Eingeben der Tragwerkabmessungen

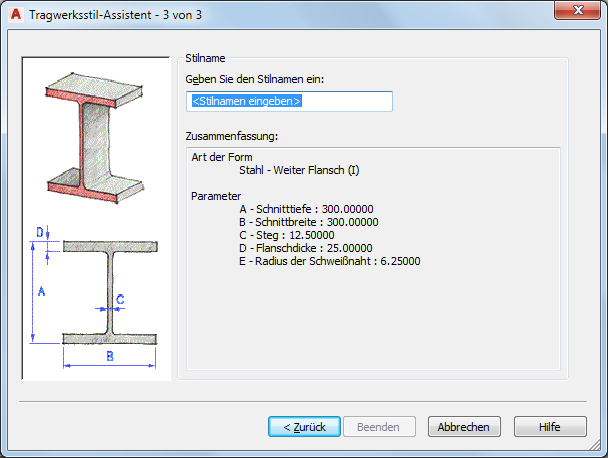

  4. Geben Sie einen Namen für den Tragwerksstil ein, und klicken Sie auf Beenden.

    Eingeben eines Namens für den Tragwerksstil

    Die folgenden Sonderzeichen dürfen dabei nicht verwendet werden:

    • Größer als-/Kleiner als-Zeichen (< >)
    • Schrägstrich und umgekehrter Schrägstrich (/ \)
    • Anführungszeichen (")
    • Doppelpunkt (:)
    • Semikolon (;)
    • Fragezeichen (?)
    • Komma (,)
    • Sternchen (*)
    • Senkrechter Strich (|)
    • Ist-gleich-Zeichen (=)
    • Accent grave (`)

    5. Sie können auf den im Stil-Manager erstellten Stil zugreifen, ein neues Tragwerkwerkzeug anhand des Stils erstellen, ein vorhandenes Werkzeug zur Verwendung dieses Stils umfunktionieren oder den Stil einem bereits vorhandenen Tragwerk zuweisen.
