Hinzufügen von Drahtverbindungen

Verwenden Sie das Werkzeug Drahtverbindungen hinzufügen in AutoCAD Electrical-Toolset, um Drahtverbindungsattribute zur vorhandenen gekennzeichneten Blockdatei hinzuzufügen.

Wählen Sie die Linienendpunkte oder die Geometrie, um die entsprechenden Drahtverbindungsattribute hinzuzufügen. Es wird eine neue Blockdefinition mit den neu hinzugefügten Drahtverbindungen erstellt. Sie können später eine Blockdatei erstellen, wenn der Block aufgelöst wird.

Drahtverknüpfungsergebnisse:

• Durch visuelle Indikatoren (x) werden die Stellen gekennzeichnet, an denen Drahtverbindungsattribute bereits angewendet wurden.
• Drahtverbindungsattribute, Klemmenattribute und Klemmenbeschreibungsattribute werden hinzugefügt.
• Die Blockdefinition wird während des Hinzufügens von Attributen automatisch geändert.
• Die Farben der Klemmenattribute ändern sich, sodass unterschieden werden kann, was bereits konvertiert wurde (wie im WD_M-Block definiert).

Anschlusspunkte in Drahtverbindungsattribute konvertieren

1. Klicken Sie auf Registerkarte KonvertierungswerkzeugeGruppe WerkzeugeDrahtverbindungen hinzufügen. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   BMK- oder SPS-Adresse des Blocks wählen:  Wählen Sie 9PB

   Drahtende wählen (O=Ort auswählen):  Geben Sie O ein, und drücken Sie die EINGABETASTE

   Ort wählen (D=Draht):

   Klicken Sie bei gedrückter UMSCHALTTASTE mit der rechten Maustaste, um Endpunkt in den Fangoptionen zu wählen; wählen Sie den Endpunkt des ersten Drahts in Zeile 401.

   Wählen Sie im Dialogfeld Drahtrichtung von links.

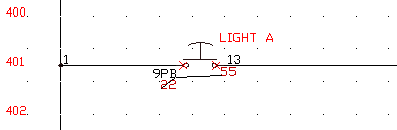

   Textobjekt KLEMME01 wählen:  Wählen Sie 22 (unterhalb von 9PB BMK)

   Anmerkung: Durch visuelle Indikatoren (x) werden die Stellen gekennzeichnet, an denen Drahtverbindungsattribute angewendet wurden.

   Ort wählen (D=Draht):

   Klicken Sie bei gedrückter UMSCHALTTASTE mit der rechten Maustaste, um Endpunkt in den Fangoptionen zu wählen; wählen Sie den Endpunkt des zweiten Drahts in Zeile 401.

   Wählen Sie im Dialogfeld Drahtrichtung von rechts.

   Textobjekt KLEMME02 wählen:  Wählen Sie 55 (unterhalb von Zeile 401), und klicken Sie mit der rechten Maustaste



   Sie sind wieder zur Eingabeaufforderung BMK- oder SPS-Adresse des Blocks wählen zurückgekehrt.

3. Wiederholen Sie dies für 10PB - 12PB.
   Anmerkung: Sie müssen möglicherweise mehrmals mit der rechten Maustaste klicken, um den Befehl zu beenden.


   Halten Sie die Maus über 9PB - 12 PB. Der Text, die Drahtverbindungsattribute und der Beschreibungstext werden markiert. Der Drahtnummerntext muss noch konvertiert und die Geometrie zu den Blöcken hinzugefügt werden.

4. Klicken Sie auf die Registerkarte StromlaufplanGruppe Drähte/Drahtnummern bearbeitenDrahttyp erstellen/bearbeiten. Finden
5. Wählen Sie im Dialogfeld Drahttyp erstellen/bearbeiten die Option Alle Linien zu gültigen Drähten machen, und klicken Sie auf OK.
   Anmerkung: Wenn die Schaltfläche OK deaktiviert ist, klicken Sie auf einen der Drahttypen, um diese zu aktivieren.
6. Klicken Sie auf Registerkarte KonvertierungswerkzeugeGruppe ExtrasText in Drahtnummern konvertieren. Finden
7. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   LINIE in der Nähe des Drahtnummerntexts auswählen:

    Wählen Sie den linken Endpunkt des Drahts mit dem darüber stehenden Text 13 (Zeile 401).

   Vorhandenen Drahtnummerntext zum Konvertieren wählen:  Wählen Sie Text 13

8. Bleiben Sie in dem Befehl, und wiederholen Sie dies für Text 14 - 16 in den Zeilen 403 - 407.
9. Klicken Sie mit der rechten Maustaste, um den Befehl zu beenden.
