Hinzufügen von Geometrie

Verwenden Sie das Werkzeug Geometrie hinzufügen in AutoCAD Electrical-Toolset, um die Grafiken der Blockdefinition hinzuzufügen, die die zuvor hinzugefügten Attribute enthält.

Ergebnisse des Hinzufügens von Geometrie:

• Die Attribute BMK1, BMK2, SPS-BMK und BMKLEISTE werden definiert und zuerst ausgewählt.
• Die Blockdefinition wird automatisch geändert.
• Die Farbe der Geometrie ändert sich je nach Layer, damit unterschieden werden kann, was bereits konvertiert wurde (wie im Block WD_M definiert).

Hinzufügen von Geometrie zum Block

1. Klicken Sie auf Registerkarte KonvertierungswerkzeugeGruppe WerkzeugeGeometrie hinzufügen. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Block für zusätzliche Geometrie wählen:  Wählen Sie 9PB

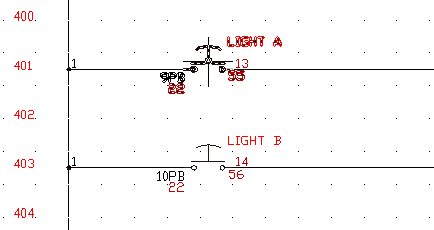

   Objekte wählen:   Wählen Sie die Grafiken für den Drucktaster, und klicken Sie mit der rechten Maustaste



   Einfügepunkt angeben:   Wählen Sie die Mitte des Drucktasters

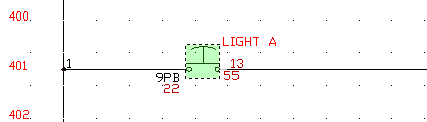

   Die Geometrie wird mit den Vorlagenblockdateien verknüpft. Prüfen Sie, ob alles mit dem Block verbunden wurde, indem Sie die Maus über 9PB bewegen. Der Text, die Drahtverbindungsattribute, der Beschreibungstext und die Geometrie werden markiert.


3. Wiederholen Sie die Schritte 1-2 für 10PB, 11PB und 12 PB.

   Ihre Blöcke können nun in AutoCAD Electrical-Toolset verwendet werden.
