Einfügen von Hydraulik-Stromlaufplansymbolen

Fügen Sie Hydraulik-Betriebsmittel aus dem Menü ein.

Die Hydraulik-Symbolbibliothek von AutoCAD Electrical-Toolset umfasst Filter, Ventile, Zylinder, Druckschalter, Motoren, Pumpen, Messgeräte, Drosseln, Schnell-Trennschalter, Flusspfeile und mehr. Die Hydraulik-Symbolbibliothek umfasst alle Hydraulik-Symbole. Diese Datei befindet sich in folgendem Ordner: \Benutzer\Öffentlich\Dokumente\Autodesk\Acade {Version}\Libs\hyd_iso125.

Einfügen von Hydrauliksymbolen

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel einfügenHydraulik-Betriebsmittel einfügen. Finden
   Anmerkung: Standardmäßig wird eine erweiterte Gruppe automatisch geschlossen, sobald Sie auf eine andere Gruppe klicken. Um die Gruppe dauerhaft im erweiterten Zustand anzuzeigen, klicken Sie auf das Reißzwecksymbol in der linken unteren Ecke der erweiterten Gruppe.


2. Aktivieren Sie im Dialogfeld Betriebsmittel einfügen: Hydrauliksymbole das Kontrollkästchen für Vertikal.
3. Klicken Sie im Dialogfeld Betriebsmittel einfügen: Hydrauliksymbole auf das Symbol Allgemeine Ventile.
4. Klicken Sie im Dialogfeld Hydraulik: Allgemeine Ventile auf Absperrventil, geöffnet.
5. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Einfügepunkt angeben:

   Platzieren Sie das Ventil in der oberen linken Ecke der Zeichnung

6. Geben Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten Folgendes an:

   Betriebsmittel-Kennzeichnung:  VAL2

   Klicken Sie auf OK.

7. Wiederholen Sie die Schritte 1 - 3.
8. Klicken Sie im Dialogfeld Hydraulik: Allgemeine Ventile auf Rückschlagventil, Fluss links.
9. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Einfügepunkt angeben:

   Platzieren Sie das Rückschlagventil unterhalb des Absperrventils.

10. Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten auf OK.

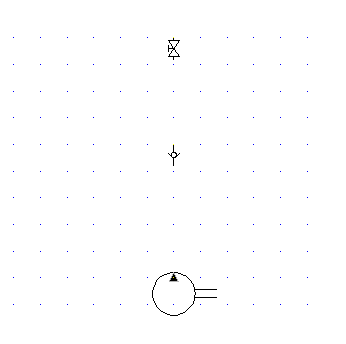

11. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel einfügenHydraulik-Betriebsmittel einfügen. Finden
12. Klicken Sie im Dialogfeld Betriebsmittel einfügen: Hydrauliksymbole auf Motoren & Pumpen.
13. Klicken Sie im Dialogfeld Hydraulik: Motoren und Pumpen auf Feste Verschiebung.
14. Klicken Sie im Dialogfeld Hydraulik: Feste Verschiebungen auf Unidirektionale Pumpe.
15. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

    Einfügepunkt angeben:  Platzieren Sie die Pumpe unterhalb des Rückschlagventils


16. Geben Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten Folgendes an:

    Beschreibung: Zeile 1:  Hydraulische Ölpumpe

    Klicken Sie auf OK.

17. Fügen Sie ein weiteres geöffnetes Absperrventil unter der hydraulischen Ölpumpe ein.
18. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel einfügenHydraulik-Betriebsmittel einfügen. Finden
19. Klicken Sie im Dialogfeld Betriebsmittel einfügen: Hydrauliksymbole auf Filter.
20. Klicken Sie im Dialogfeld Hydraulik: Filter auf Filter.
21. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

    Einfügepunkt angeben:  Platzieren Sie den Filter unterhalb des Absperrventils.

22. Geben Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten Folgendes an:

    Betriebsmittel-Kennzeichnung:  FI2

    Beschreibung: Zeile 1:  Filter

    Klicken Sie auf OK.

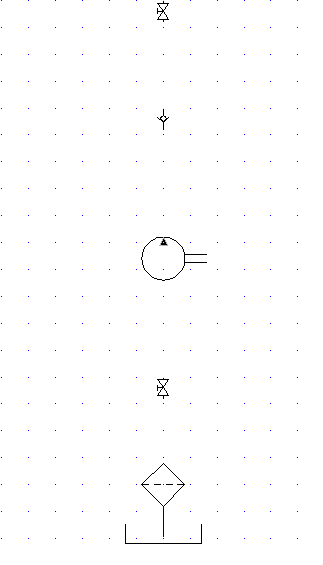

23. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel einfügenHydraulik-Betriebsmittel einfügen. Finden
24. Klicken Sie im Dialogfeld Betriebsmittel einfügen: Hydrauliksymbole auf Sonstiges.
25. Klicken Sie im Dialogfeld Hydraulik: Sonstiges auf Behälter.
26. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

    Einfügepunkt angeben:  Platzieren Sie den Behälter unterhalb des Filters


27. Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten auf OK.
