Verwenden Sie das Werkzeug Draht einfügen, um Linien für Rohre in einer hydraulischen Zeichnung einzufügen.
In AutoCAD Electrical-Toolset werden verschiedene Arten von Drähten für die Darstellung der Leitungen für Wasser- oder Ölfluss von einem Instrument zu einem anderen verwendet. Richten Sie als Erstes den Drahttyp für die Leitungsverläufe ein.
Draht als Leitungen einfügen
- Klicken Sie auf
. Finden

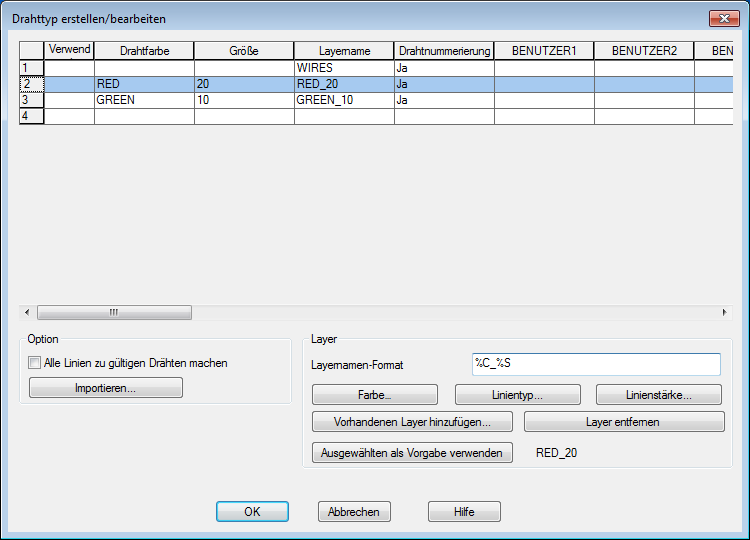

- Geben Sie im Dialogfeld Drahttyp erstellen/bearbeiten Folgendes an:
Drahtfarbe: ROT
Größe: 20
Der Layername wird automatisch erzeugt. Der Drahtlayer, den Sie erstellen, erhält den Namen RED_20.
- Klicken Sie auf Farbe.
- Wählen Sie im Dialogfeld Farbe wählen Rot, und klicken Sie auf OK.
- Klicken Sie auf Linientyp.
- Wählen Sie im Dialogfeld Linientyp wählen die Option Fortlaufend, und klicken Sie auf OK.
- Geben Sie im Dialogfeld Drahttyp erstellen/bearbeiten Folgendes an:
Drahtfarbe: GRÜN
Größe: 10
Farbe: GRÜN
Linientyp: Verdeckt2
Anmerkung: Wenn HIDDEN2 nicht verfügbar ist, klicken Sie auf Laden. Wählen Sie den Typ aus der Liste der Linientypen im Dialogfeld Linientypen laden oder neu laden. - Wählen Sie im Raster RED_20, und klicken Sie auf Ausgewählten als Vorgabe verwenden.
- Klicken Sie auf OK.
- Klicken Sie auf . Finden
- Geben Sie bei den Eingabeaufforderungen Folgendes ein:

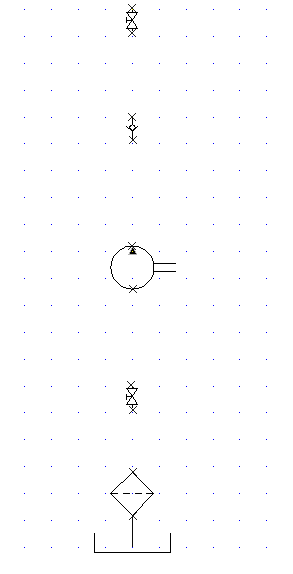

Drahtstart angeben oder [Drahttyp/X=verbindungen anzeigen]:
Geben Sie X ein, und drücken Sie die EINGABETASTE.
Drahtstart angeben oder [Drahttyp/X=verbindungen anzeigen]:
Wählen Sie den unteren Teil des Absperrventils.
Drahtende angeben oder [Verschieben/T=Drahttyp/X=verbindungen anzeigen]:
Wählen Sie die obere Kante des Rückschlagventils.
- Fügen Sie weitere Drähte ein, die die Betriebsmittel miteinander verbinden. Klicken Sie mit der rechten Maustaste, um den Befehl zu beenden.

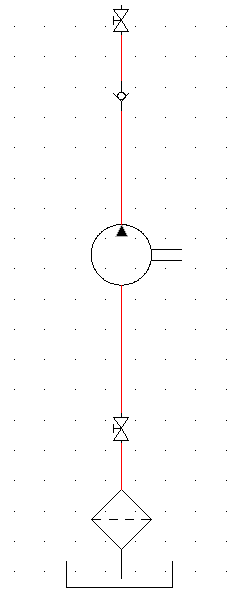

Ihre Zeichnung sollte nun wie folgt aussehen:
Anmerkung: Sie können auch erst die vertikalen oder horizontalen Leitungen einfügen und dann die Betriebsmittel nacheinander zur Leitung hinzufügen. - Klicken Sie auf
. Finden
- Aktivieren Sie im Dialogfeld Betriebsmittel einfügen: Hydrauliksymbole das Kontrollkästchen für Vertikal.
- Klicken Sie im Dialogfeld Betriebsmittel einfügen: Hydrauliksymbole auf Überdruckventile.
- Klicken Sie im Dialogfeld Hydraulik: Überdruckventile auf Öffner, Überdruckventil mit Voreinstellung -1.
- Geben Sie bei den Eingabeaufforderungen Folgendes ein:

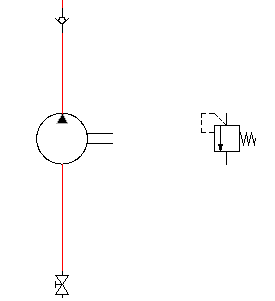

Einfügepunkt angeben: Platzieren Sie das Ventil rechts neben der Pumpe
- Geben Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten Folgendes an:
Betriebsmittel-Kennzeichnung: VAL4
Beschreibung: Zeile 1: Überdruckventil
Klicken Sie auf OK.
- Klicken Sie auf . Finden
- Geben Sie bei den Eingabeaufforderungen Folgendes ein:
Drahtstart angeben oder [Drahttyp/X=verbindungen anzeigen]:
Geben Sie X ein, und drücken Sie die EINGABETASTE
Drahtstart angeben oder [Drahttyp/X=verbindungen anzeigen]:
Klicken Sie bei gedrückter UMSCHALTTASTE mit der rechten Maustaste, und wählen Sie Mittelpunkt im Menü. Wählen Sie anschließend auf der Leitung den Mittelpunkt zwischen der Pumpe und dem darüber liegenden Absperrventil.
Drahtende angeben oder [V=vertikal starten/H=horizontal starten/Fortfahren]:
Ziehen Sie die Leitung nach rechts, sodass sie sich direkt oberhalb des Überdruckventils befindet. Ziehen Sie die Leitung nach unten, und klicken Sie auf den oberen Verbindungspunkt am Überdruckventil.
Jetzt fügen Sie eine Leitung ein, die das Ende des Ventils wieder mit der Pumpe verbindet.
Drahtstart angeben oder [Drahttyp/X=verbindungen anzeigen]:
Geben Sie D ein, und drücken Sie die EINGABETASTE
Wählen Sie den Drahtlayer GREEN_10 aus. Klicken Sie auf OK.
Tipp: Stellen Sie sicher, dass Fang ausgeschaltet ist und der Drahtlayer auf GREEN_10 festgelegt ist.Wählen Sie den unteren Verbindungspunkt an der Pumpe aus.
Drahtende angeben oder [V=vertikal starten/H=horizontal starten/Fortfahren]:
Ziehen Sie die Leitung nach unten rechts, und klicken Sie auf den Verbindungspunkt unten am Überdruckventil; klicken Sie dann mit der rechten Maustaste.
