Erstellen eines Drahtlayers

Definieren Sie einen neuen Drahtlayer, und weisen Sie die Eigenschaften für Größe, Farbe und Drahtnummern zu.

Erstellen eines Drahtlayers

1. Wenn AEGS nicht das aktive Projekt ist, klicken Sie im Projekt-Manager mit der rechten Maustaste auf AEGS, und wählen Sie Aktivieren.
2. Doppelklicken Sie im Projekt-Manager auf AEGS, um die Zeichnungsliste zu erweitern.
3. Doppelklicken Sie im Projekt-Manager in der Projektzeichnungsliste auf AEGS04.dwg.
4. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern bearbeitenDropdown-Liste Drahttyp ändernDrahttyp erstellen/bearbeiten. Finden

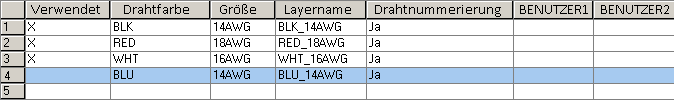

   Das Dialogfeld Drahttyp erstellen/bearbeiten enthält eine Liste aller gültigen Drahtlayer, die für die aktive Zeichnung definiert sind. Der Drahtlayername und die Drahteigenschaften wie Farbe, Größe und benutzerdefinierte Eigenschaften werden im Raster angezeigt.

5. Klicken Sie in der Spalte Drahtfarbe auf eine leere Zeile, und geben Sie BLAU als Drahtfarbe ein.
6. Klicken Sie in die Spalte Größe, und geben Sie 14AWG als Größe ein.

   Der Layername wird automatisch erzeugt.


7. Klicken Sie im Abschnitt Layer auf Farbe. Wählen Sie Blau aus, und klicken Sie auf OK.
   Anmerkung: Wenn der neue Drahtlayer der Standard sein soll, klicken Sie auf Ausgewählten als Vorgabe verwenden.
8. Klicken Sie auf OK.
