Ändern einer Drahtlayerzuordnung

Ändern Sie die Drähte so, dass sie sich auf einem anderen Drahtlayer befinden.

Wenn ein Draht eingefügt wird, endet er auf dem ersten gültigen Drahtlayer gemäß Definition im Dialogfeld Zeichnungseigenschaften. Sie können Drähte auf unterschiedlichen Drahtlayern platzieren. Sie können den AutoCAD®-Befehl EIGENSCHAFTEN verwenden, um einen Draht auf den richten Layer zu verschieben, oder Sie können das Drahtlayer-Dienstprogramm verwenden.

Ändern von Drahtlayerzuordnungen

1. Vergrößern Sie die obere linke Ecke der Zeichnung.
2. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern bearbeitenDropdown-Liste Drahttyp ändernDrahttyp ändern/konvertieren. Finden

   Das Dialogfeld Drahttyp ändern/konvertieren enthält eine Liste aller gültigen Drahtlayer, die für die aktive Zeichnung definiert sind. Der Drahtlayername und die Drahteigenschaften wie Farbe, Größe und benutzerdefinierte Eigenschaften werden im Raster angezeigt. Ein "X" in der Spalte Verwendet zeigt an, dass der Layername derzeit verwendet wird.

3. Wählen Sie den Layernamen RED_18AWG.

   Der Drahttyp wird im Dialogfeld blau hervorgehoben, um anzuzeigen, dass dieser Drahttyp geändert wird.


4. Klicken Sie auf OK.
5. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Objekte wählen:

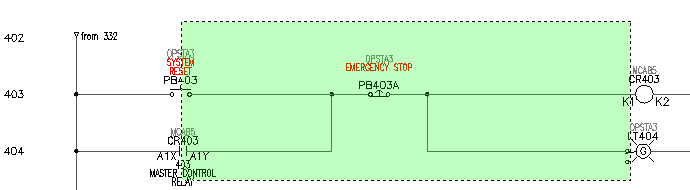

    Ziehen Sie von links nach rechts ein Fenster um die Drähte auf (siehe Abbildung), und drücken Sie die EINGABETASTE.



   Bevor Sie die EINGABETASTE drücken, werden die Drähte als gestrichelte Linien angezeigt. Dies weist darauf hin, dass diese Drähte ausgewählt sind. Nachdem Sie die EINGABETASTE gedrückt haben, werden die Linien rot angezeigt. Dies weist darauf hin, dass sie auf den Drahtlayer RED_18AWG verschoben wurden.


6. Wiederholen Sie den Vorgang, um eine weitere Verdrahtung in einen anderen Layer zu verschieben.
