Weisen Sie über das Dialogfeld Einfügen/Bearbeiten der Haupt-Teilenummer eines Betriebsmittels oder jeder mehrfachen Katalogteilenummer eine Betriebsmittelnummer zu.
- Betriebsmittelnummern werden basierend auf dem Katalogwert zugewiesen.
- AutoCAD Electrical-Toolset sucht nach Betriebsmitteln mit demselben Katalogwert und weist dieselbe Betriebsmittelnummer zu.
- Betriebsmittelnummern können dem gesamten Katalogwert in einem Betriebsmittel zugewiesen werden, einschließlich mehrerer Katalogwerte (auf Betriebsmittelbasis), oder separat für jeden einzelnen Katalogwert im Betriebsmittel (auf Teilenummernbasis). Dies ist eine Projekteigenschaft.
- Wenn eine Betriebsmittelnummer für die Darstellung eines Betriebsmittels geändert wird, wird eine Aktualisierung der Betriebsmittelnummer für die sonstigen Darstellungen dieses Betriebsmittels ausgelöst.
- Die Betriebsmittelnummer ist ein verfügbares Feld, das in Stücklistenberichten verwendet werden kann.
- Der Befehl AEBALLOON fügt eine Positionsnummer mit der Betriebsmittelnummer des ausgewählten Betriebsmittels ein.
Fixierte Betriebsmittelnummern
Wenn Sie nicht möchten, dass sich eine Positionsnummer ändert, wenn Sie später Betriebsmittel-Kennzeichnungen neu anordnen ausführen, markieren Sie sie als fixiert. Markieren Sie eine einzelne Betriebsmittelnummer im Dialogfeld Einfügen/Bearbeiten für das Schaltschrank-Betriebsmittel als fixiert. Führen Sie das projektweite Dienstprogramm aus, um alle Positionsnummern zu fixieren oder die Fixierung aufzuheben.

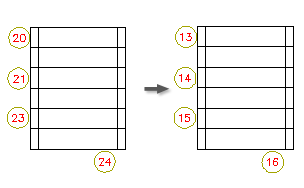

Neuanordnen von Betriebsmittelnummern
Extrahiert alle Betriebsmittel und ordnet die Betriebsmittelnummern ausgehend vom festgelegten Wert neu an. Durch die Option Betriebsmittel-Kennzeichnungen neu anordnen werden Schaltschrank- und Stromlaufplan-Betriebsmittel in der folgenden Reihenfolge aktualisiert:
- Schaltschrank-Betriebsmittel
- Stromlaufplan-Betriebsmittel mit einer Schaltschrankdarstellung, wobei dieselbe Betriebsmittelnummer wie für das zugehörige Schaltschrank-Betriebsmittel zugewiesen wird
- Stromlaufplan-Betriebsmittel ohne Schaltschrankdarstellung
Betriebsmittelnummern neu anordnen:
- Weist je nach Einrichtung der Betriebsmittelnummerierung fortlaufende Betriebsmittelnummern für jede neue Teilenummer oder mehrere Katalognummern zu.
- Weist eine Betriebsmittelnummer sich wiederholenden Teilenummern zu.
- Aktualisiert vorhandene Positionsnummern, um der neuen Betriebsmittelnummer zu entsprechen.
- Überspringt fixierte Betriebsmittelnummern. Wenn mehrere Betriebsmittel die gleiche Betriebsmittelnummer aufweisen, jedoch nur eine als fixiert markiert ist, werden die Betriebsmittelnummern nicht neu angeordnet.
- Bietet Optionen, um nur die Betriebsmittel mit leeren Betriebsmittelnummern oder nur bestimmte Hersteller zu verarbeiten und um die Reihenfolge basierend auf dem Hersteller zu steuern.
- Folgt der Projekteigenschaft für Betriebsmittelnummerierung, die bestimmt, ob Betriebsmittelnummern auf Betriebsmittelbasis oder auf Teilenummernbasis zugewiesen werden.
- Verarbeitet alle Zeichnungen im aktiven Projekt.
